针座系列连接器

CO-A007007A-134 3.96pitch直针连接器

联系我们下载 PDF

上一个：TS-Q003021 4.0pitch卧贴针座连接器下一个：TS-S011196-134 3.96pitch平弯针连接器

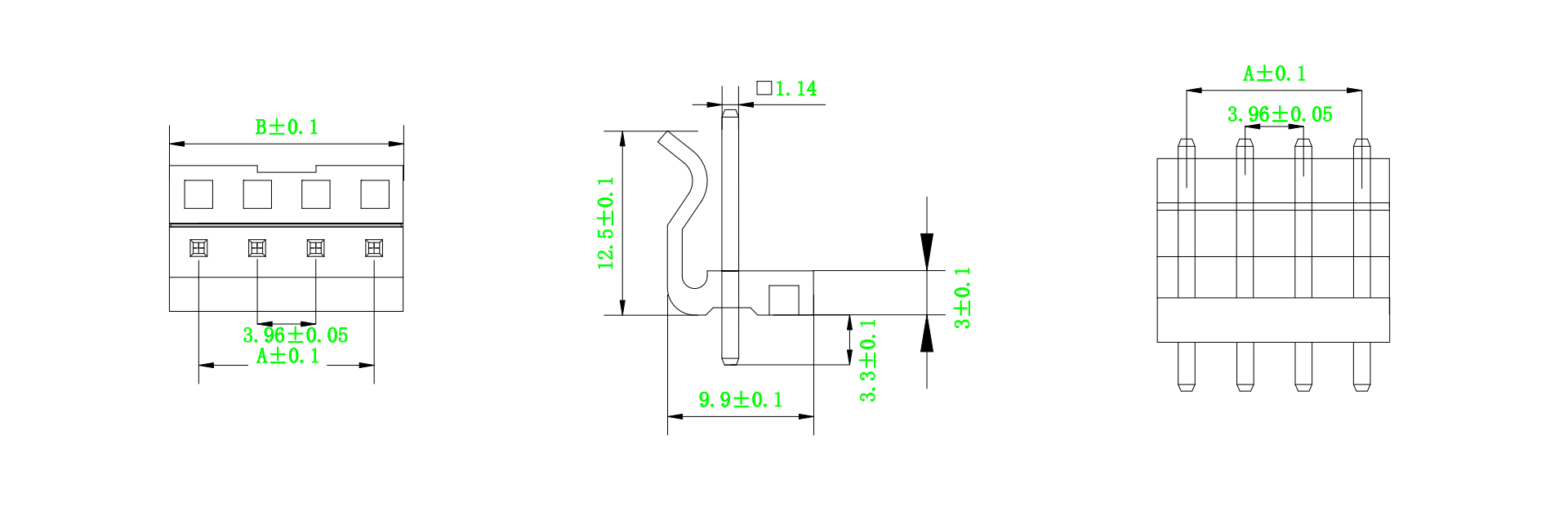

技术参数规格图纸

线数：	2~12
适用线规：	AWG22#~18#
适用基板厚度：	1.6mm
温度范围：	-25°C~85°C
额定电压：	250V. Ac/Dc
额定电流：	7.5A
接触电阻：	≤0.015Ω
绝缘电阻：	≥1000MΩ
耐压：	1500V.Ac/1min

线数	尺寸
线数	A	B	C
2	3.96-2A	3.96	7.92
3	3.96-3A	7.92	11.88
4	3.96-4A	11.88	15.84
5	3.96-5A	15.84	19.8
6	3.96-6A	19.8	23.76
7	3.96-7A	3.76	27.72
8	3.96-8A	27.72	31.68
9	3.96-9A	31.68	35.64
10	3.96-10A	35.64	39.6
11	3.96-11A	39.6	43.56
12	3.96-12A	43.56	47.52

尺寸
