针座系列连接器

TS-Q002027 1.0pitch卧贴针座连接器

1.塑料表面应光洁、无毛刺、明显收缩、缺陷、裂纹等现象；
2.温度范围：-25℃~+85℃；
3.额定电流：15V AC DC（等效）；
4.接触电阻：<200毫欧；5.绝缘电阻：>100兆欧；
6.耐压：500V，AC/minute.

联系我们下载 PDF

上一个：TS-Q004001 1.0pitch立贴针座连接器下一个：没有更多产品

技术参数图纸

触点数量	A	B	C
1.0 -2P	1	3.25	4.35
1.0 -3P	2	4.25	5.35
1.0 -4P	3	5.25	6.35
1.0 -5P	4	6.25	7.35
1.0 -6P	5	7.25	8.35
1.0 -7P	6	8.25	9.35
1.0 -8P	7	9.25	10.35
1.0 -9P	8	10.25	11.35
1.0 -10P	9	11.25	12.35
1.0 -11P	10	12.25	13.35
1.0 -12P	11	13.25	14.35
1.0 -13P	12	14.25	15.35
1.0 -14P	13	15.25	16.35
1.0 -15P	14	16.25	17.35
1.0 -16P	15	17.25	18.35

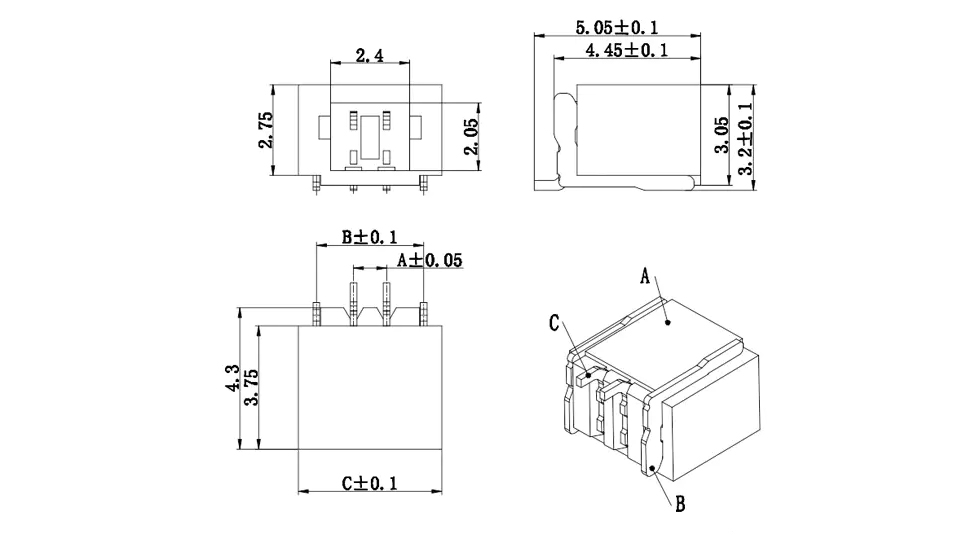

尺寸	电路图

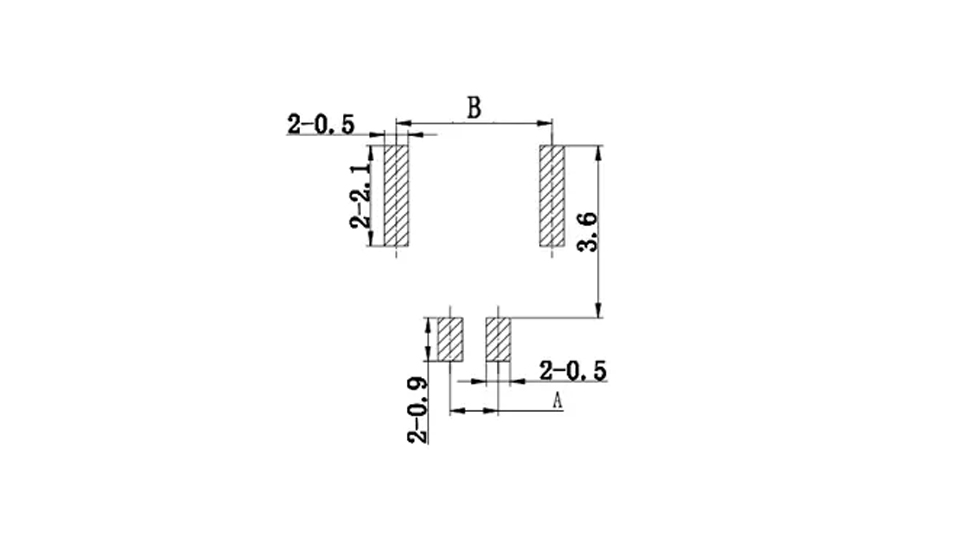

尺寸	PCB布局
