TS-Q002078-184 1.25pitch卧贴针座连接器

1. 产品表面清洁，无锈蚀、氧化、裂纹、缺芯、毛刺、及其它机械损伤；
2. 塑胶材料：耐高温聚脂，颜色为本色；
3. 接触针材料：黄铜，镀锡；
4. 焊片材料：黄铜，镀锡；

联系我们 下载 PDF
上一个：TS-Q002144 1.25pitch立贴带扣针座连接器下一个：TS-Q002065-184 1.25pitch立贴针座连接器
技术参数 规格 图纸
触点数量 A B C D
2  1.25  7.25  3.05  7.08
3  2.50  8.50  4.30  8.33
4  3.75  9.75  5.55  9.58
5  5.00  11.00  6.80  10.83
6  6.25  12.25  8.05  12.08
7  7.50  13.50  9.30  13.33
8  8.75  14.75  10.55  14.58
9  10.00  16.00  11.80  15.83
10  11.25  17.25  13.05  17.08
11  12.50  18.50  14.30  18.33
12  13.75  19.75  15.55  19.58
13  15.00  21.00  16.80  20.83
14  16.25  22.25  18.05  22.08
15  17.50  23.50  19.30  23.33
16  18.75  24.75  20.55  24.58
间距：  1.25mm
额定电流：  1A AC， DC
额定电压：  125V AC， DC
温度范围：  -25°C - +85°C
适用电线：  AWG26#~32#
适用印制板厚度：  0.8mm~1.6mm

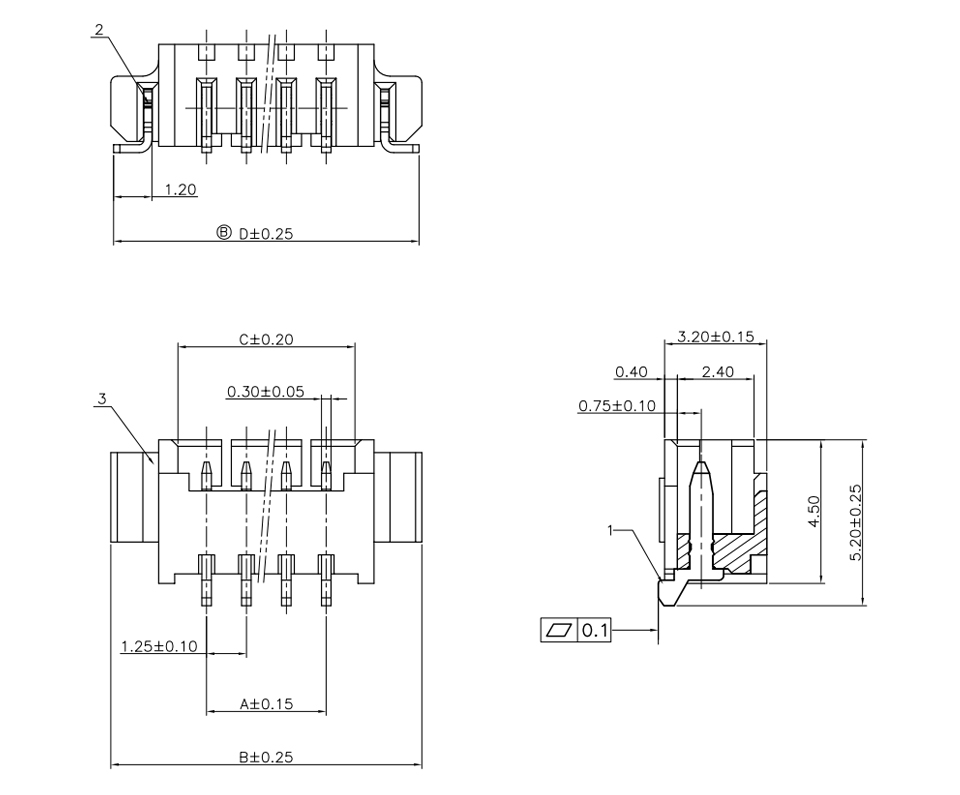

尺寸 电路图

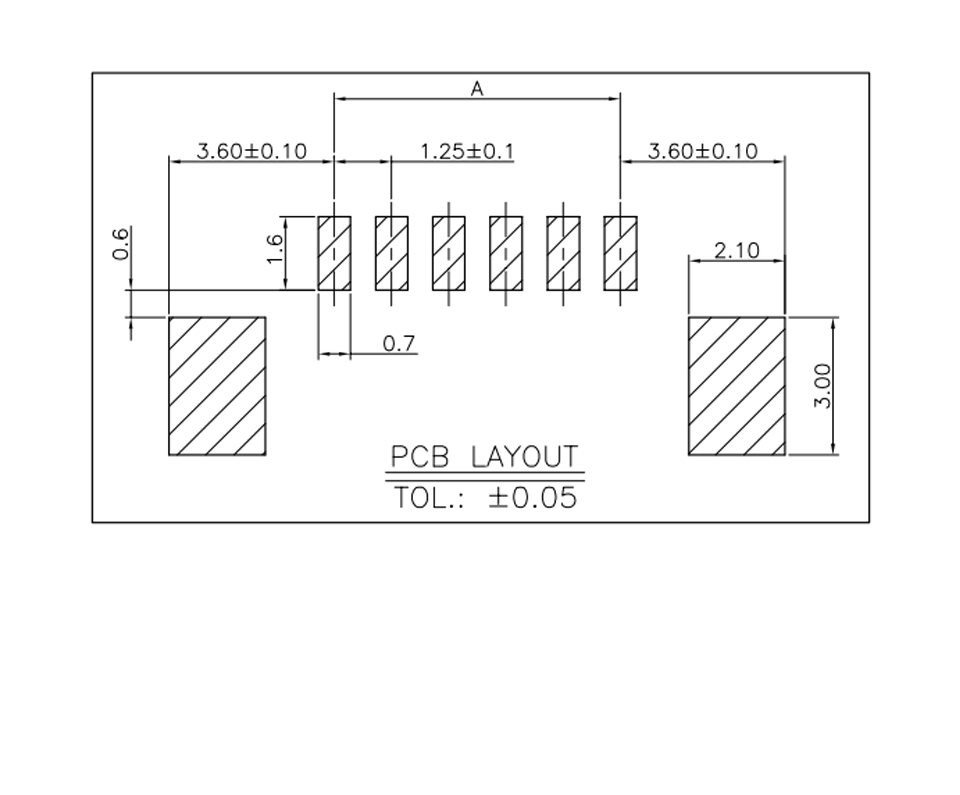

PCB布局
