针座系列连接器

TS-Q002495-134 1.25pitch弯针连接器

联系我们下载 PDF

上一个：TS-Q024140-0129 1.25pitch卧贴超薄针座连接器下一个：TS-Q002494-134 1.25pitch直针连接器

技术参数规格图纸

线数	型号	尺寸 mm
线数	型号	A	B
2	1.25-2AW	1.25	4.35
3	1.25-3AW	2.50	5.60
4	1.25-4AW	3.75	6.85
5	1.25-5AW	5.00	8.10
6	1.25-6AW	6.25	9.35
7	1.25-7AW	7.50	10.60
8	1.25-8AW	8.75	11.85
9	1.25-9AW	10.00	13.10
10	1.25-10AW	11.25	14.35
11	1.25-11AW	12.50	15.60
12	1.25-12AW	13.75	16.85
13	1.25-13AW	15.00	18.10
14	1.25-14AW	16.25	19.35
15	1.25-15AW	17.50	20.60
16	1.25-16AW	18.75	21.85

线数	2~16
适用线规	AWG32#~28#
适用基板厚度	0.8mm
温度范围	-25°℃~85°℃
额定电压	125V. Ac/Dc
额定电流	1A
接触电阻	<0.03Ω
绝缘电阻	>1000MΩ
耐压	250V. Ac/1min

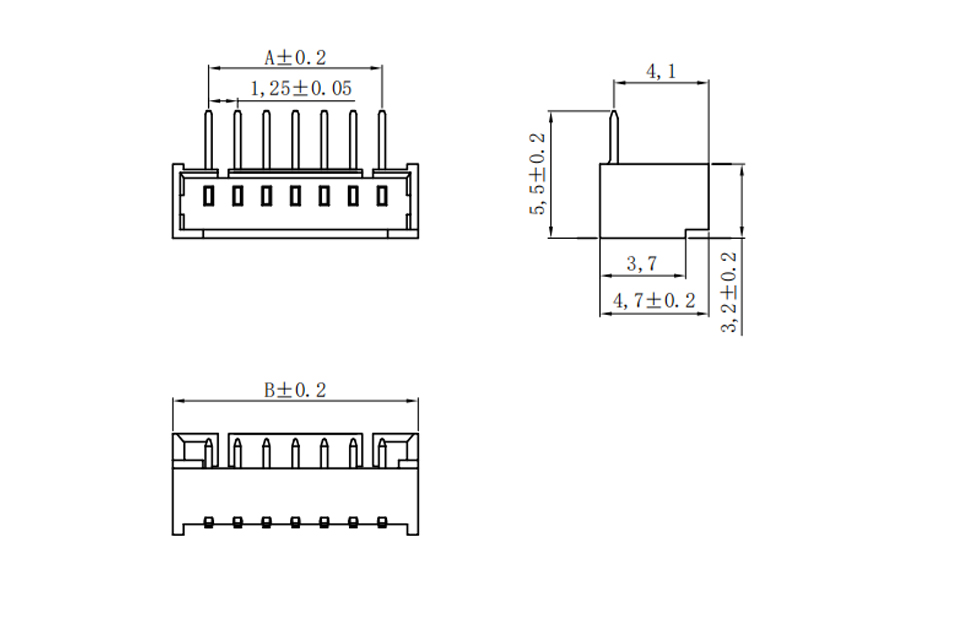

尺寸	电路图

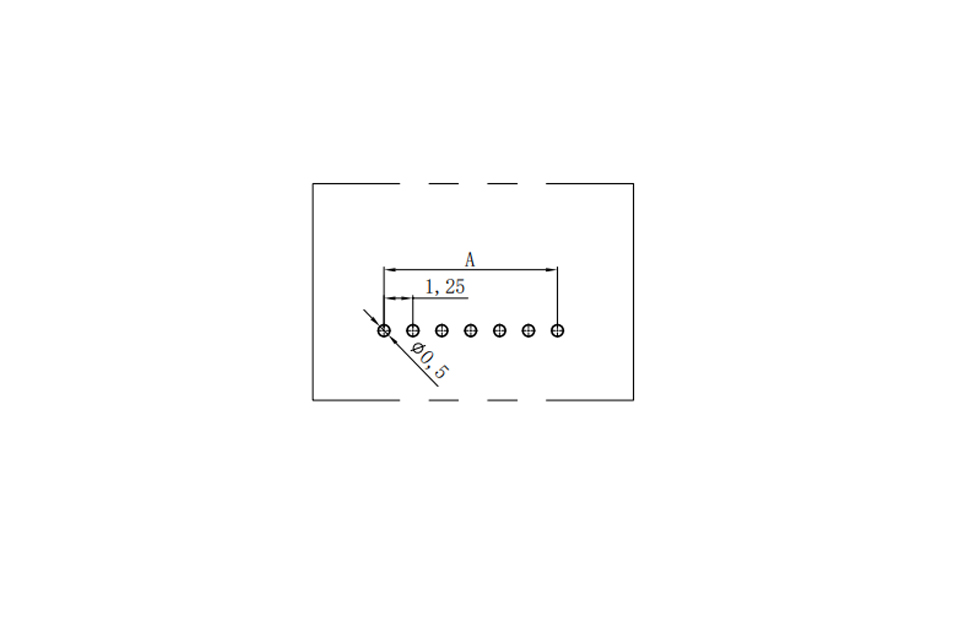

尺寸	PCB布局
