TS-Q002492-184 0.8pitch立贴针座连接器

1. 连接器表面清洁，无锈迹、氧化层、裂纹、芯体缺失、毛刺及其他机械损伤。
2. 外壳：LCP，颜色：原色。
3. 触点：磷青铜镀锡。安装钉：磷青铜镀锡。
4. 零件编号

联系我们 下载 PDF
上一个：TS-Q002493-184 0.8pitch卧贴针座连接器下一个：TS-Q004001 1.0pitch立贴针座连接器
技术参数 规格 图纸
触点数量 DIM A DIM B DIM C DIM D
2  0.8  3.04  3.8  1.9
3  1.6  3.84  4.6  2.7
4  2.4  4.64  5.4  3.5
5  3.2  5.44  6.2  4.3
6  4.0  6.24  7.0  5.1
7  4.8  7.04  7.8  5.9
8  5.6  7.84  8.6  6.7
9  6.4  8.64  9.4  7.5
10  7.2  9.44  10.2  8.3
11  8.0  10.24  11.0  9.1
12  8.8  11.04  11.8  9.9
13  9.6  11.84  12.6  10.7
14  10.4  12.64  13.4  11.5
15  11.2  13.44 14.2  12.3
16  12.0  14.24 15.0  13.1
17  12.8  15.04  15.8  13.9
18  13.6  15.84  16.6  14.7
19  14.4  16.64  17.4  15.5
20  15.2  17.44 18.2  16.3
间距：  0.8mm
额定电流：  0.7AAC，DC
额定电压：  30V AC， DC
温度范围：  -25C~+85°C
适用电线：  AWG36#
适用印制板厚度：  0.8mm

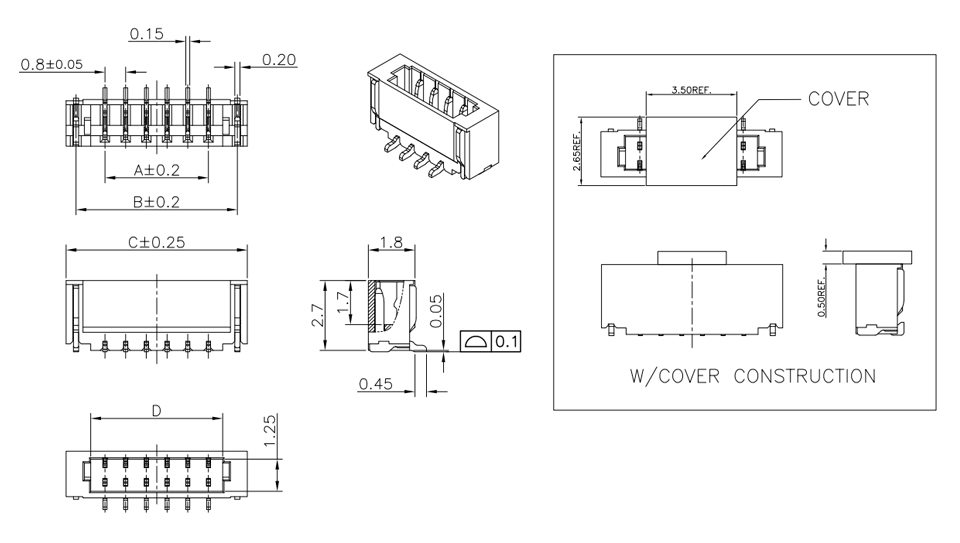

尺寸 电路图

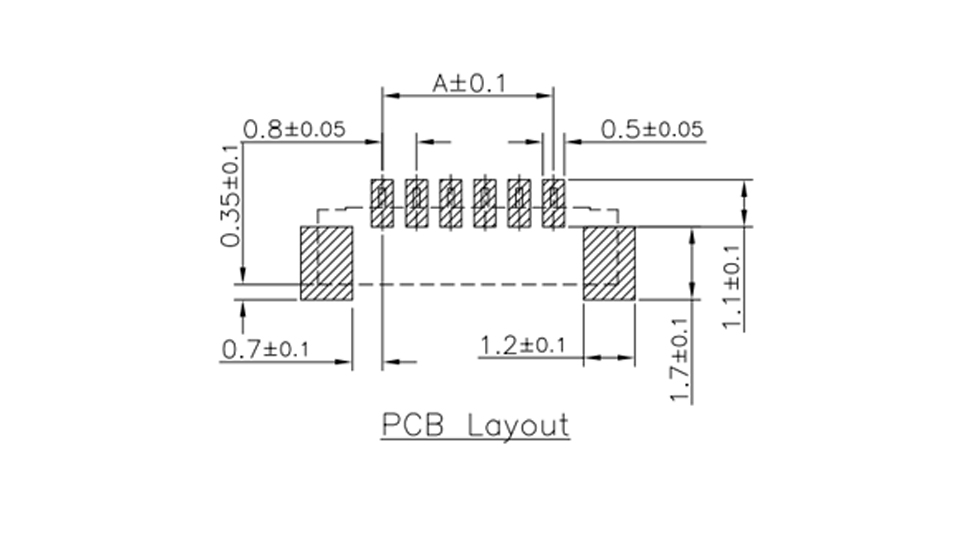

PCB布局
