русскийTS-Q002065-184 1.25pitch立贴针座连接器
1. 产品表面清洁，无锈蚀、氧化、裂纹、缺芯、毛刺、及其它机械损伤；
2. 塑胶材料：H-TEMP塑料，颜色为本色；
3. 金属材料：黄铜，镀锡；
联系信息
- 浙江省乐清市淡溪镇淡溪第二工业区精通路666号
- 1696258355@qq.com
- 15217722885
- 1540939529@qq.com
- 17857205859
- 0755-83268071
技术参数
规格

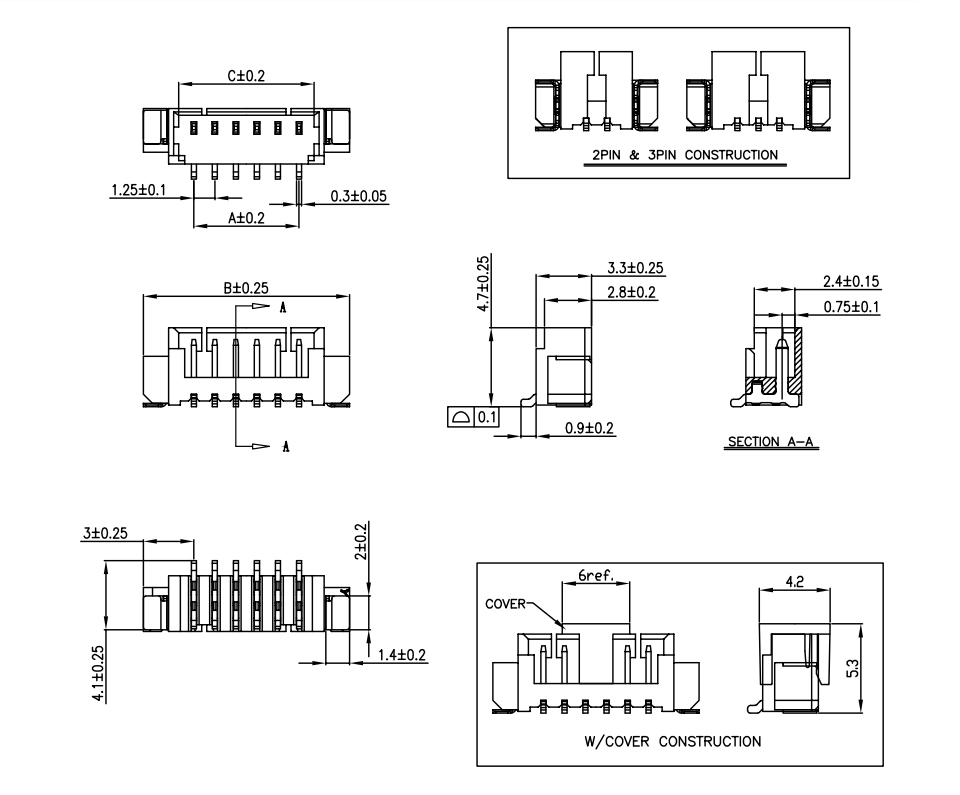

图纸
| PIN | A | B | C |
| 02 | 1.25 | 7.25 | 3.05 |
| 03 | 2.50 | 8.50 | 4.30 |
| 04 | 3.75 | 9.75 | 5.55 |
| 05 | 5.00 | 11.00 | 6.80 |
| 06 | 6.25 | 12.25 | 8.05 |
| 07 | 7.50 | 13.50 | 9.30 |
| 08 | 8.75 | 14.75 | 10.55 |
| 09 | 10.00 | 16.00 | 11.80 |
| 10 | 11.25 | 17.25 | 13.05 |
| 11 | 12.50 | 18.50 | 14.30 |
| 12 | 13.75 | 19.75 | 15.55 |
| 13 | 15.00 | 21.00 | 16.80 |
| 14 | 16.25 | 22.25 | 18.05 |
| 15 | 17.50 | 23.50 | 19.30 |
| 16 | 18.75 | 24.75 | 20.55 |
| 间距： | 1.25mm |
| 额定电流： | 1A AC， DC |
| 额定电压： | 125V AC， DC |
| 温度范围： | -25°C - +85°C |
| 适用电线： | AWG26#~32# |
| 适用印制板厚度： | 0.8mm~1.6mm |
| 尺寸 | 电路图 |

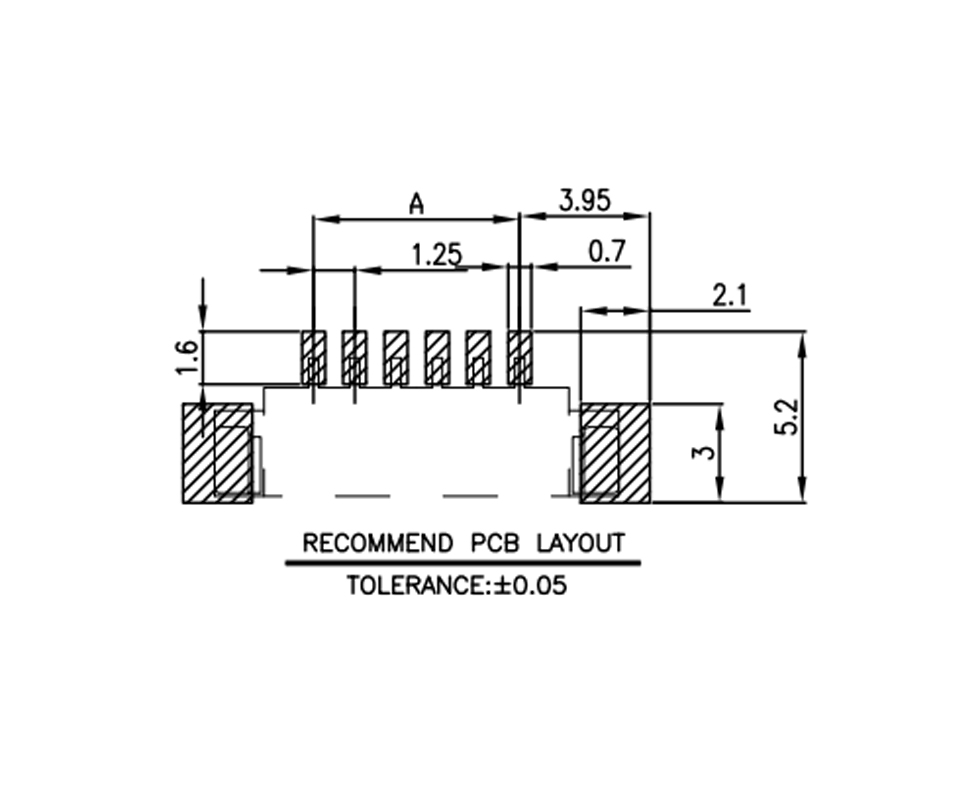

| PCB布局 | |
 |
 |
