针座系列连接器

TS-Q002144 1.25pitch立贴带扣针座连接器

1. 连接器表面清洁，无锈迹、氧化层、裂纹、芯体缺失、毛刺及其他机械损伤。
2. 外壳：LCP，颜色：原色。
3. 触点：黄铜，镀锡

联系我们下载 PDF

上一个：TS-Q002494-134 1.25pitch直针连接器下一个：TS-Q002078-184 1.25pitch卧贴针座连接器

规格图纸

间距：	1.25mm
额定电流：	1A AC，DC
额定电压：	50V AC，DC
温度范围：	-25°C - +85°C
适用电线：	AWG26#~32#
适用印制板厚度：	0.8mm~1.6mm

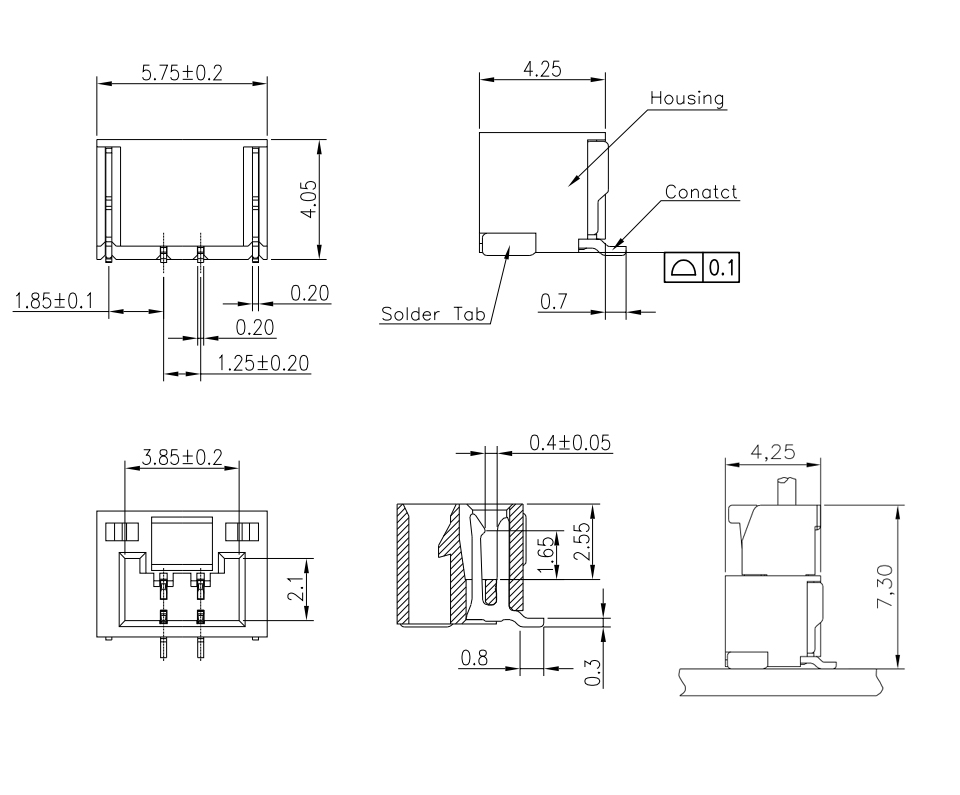

尺寸	电路图

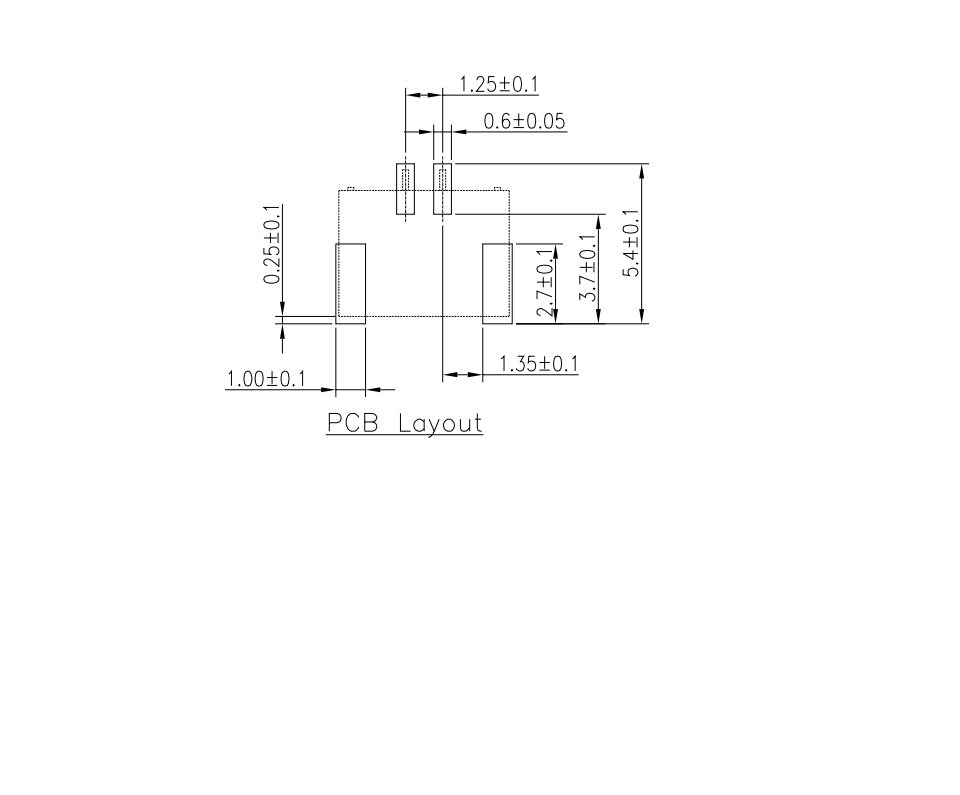

尺寸	PCB布局
