针座系列连接器

TS-Q002494-134 1.25pitch直针连接器

联系我们下载 PDF

上一个：TS-Q002495-134 1.25pitch弯针连接器下一个：TS-Q002144 1.25pitch立贴带扣针座连接器

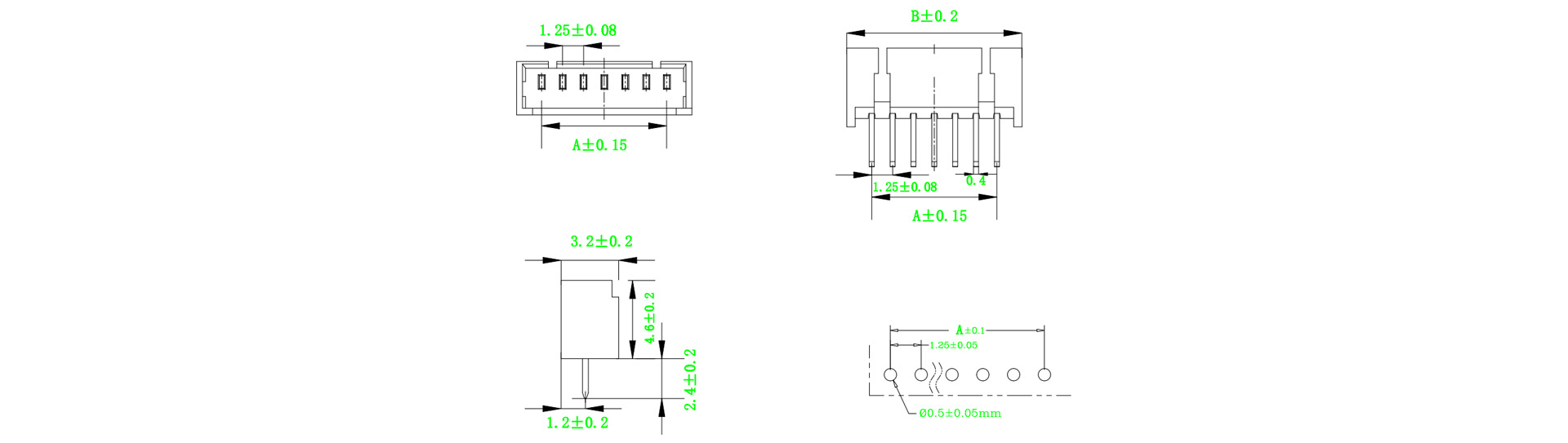

技术参数规格图纸

线数	型号	尺寸 mm
线数	型号	A	B
2	1.25-2A	1.25	4.35
3	1.25-3A	2.50	5.60
4	125-4A	3.75	6.85
5	1.25-5A	5.00	8.10
6	1.25-6A	6.25	9.35
7	1.25-7A	7.50	10.60
8	125-8A	8.75	11.85
9	1.25-9A	10.00	13.10
10	125-10A	11.25	14.35
11	1.25-11A	12.50	15.60
12	1.25-12A	13.75	16.85
13	1.25-13A	15.00	18.10
14	1.25-14A	16.25	19.35
15	125-15A	17.50	20.60
16	1.25-16A	18.75	21.85
材质：PA66

线数：	2~16
适用线规：	AWG32#~28#
适用基板厚度：	0.8mm
温度范围：	-25℃~85℃
额定电压：	125V.AC/DC
额定电流：	1A
接触电阻：	≤0.03Ω
绝峰电阻：	≥1000MΩ
耐压：	250V.AC/1min
材料：	针座：米黄 UL94V-(0)

尺寸
