TS-Q024140-0129 1.25pitch卧贴超薄针座连接器

联系我们 下载 PDF
上一个：TS-Q002013-184 1.5pitch卧贴针座连接器下一个：TS-Q002495-134 1.25pitch弯针连接器
技术参数 规格 图纸
CKT DIM A  DIM B DIM C DIM D
2  1.25  3.87  7.60  0.00
3  2.50  5.12  8.85  0.00
4  3.75  6.37  10.10  2.50
5  5.00  7.62  11.35  3.75
6  6.25  8.87  12.60  5.00
7  7.50  10.12  13.85  6.25
8  8.75  11.37  15.10  7.50
9  10.00  12.62  16.35  8.75
10  11.25  13.87  17.60  10.00
11  12.50  15.12  18.85  11.25
12  13.75  16.37  20.10  12.50
13  15.00  17.62  21.35  13.75
14  16.25  18.87  22.60  15.00
15  17.50  20.12  23.85  16.25
16  18.75  21.37  25.10  17.50
17  20.00  22.62  26.35  18.75
18  21.25  23.87  27.60  20.00
19  22.50  25.12  28.85  21.25
20  23.75  26.37  30.10  22.50
1.塑件表面应光洁、无毛边、无明显收缩、缺陷、裂纹等现象.
2.温度范围： -40°C~85°C.
3.额定电压： 125V，AC/DC.
4.接触电阻： <0.02Ω.
5.绝缘电阻： >100MΩ.
6.额定电流： 适用电线型号：a.AWG#28：2.5A（per pin）
c.AWG#32：0.8A（per pin）b.AWG#30：1.OA（per pin）

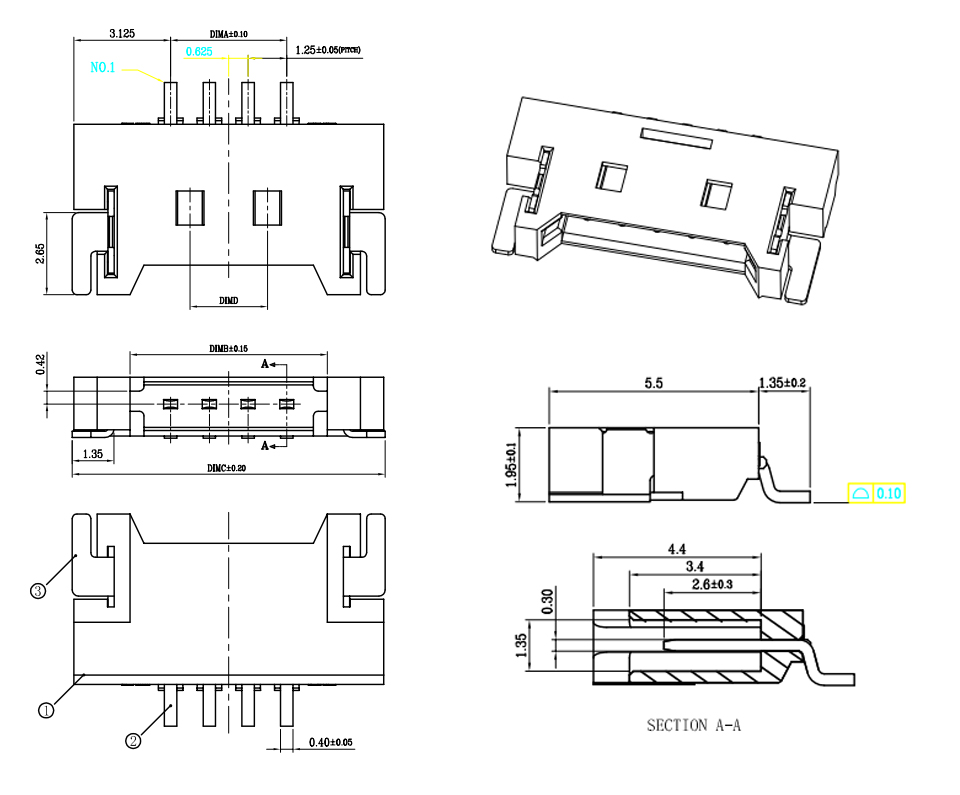

尺寸 电路图

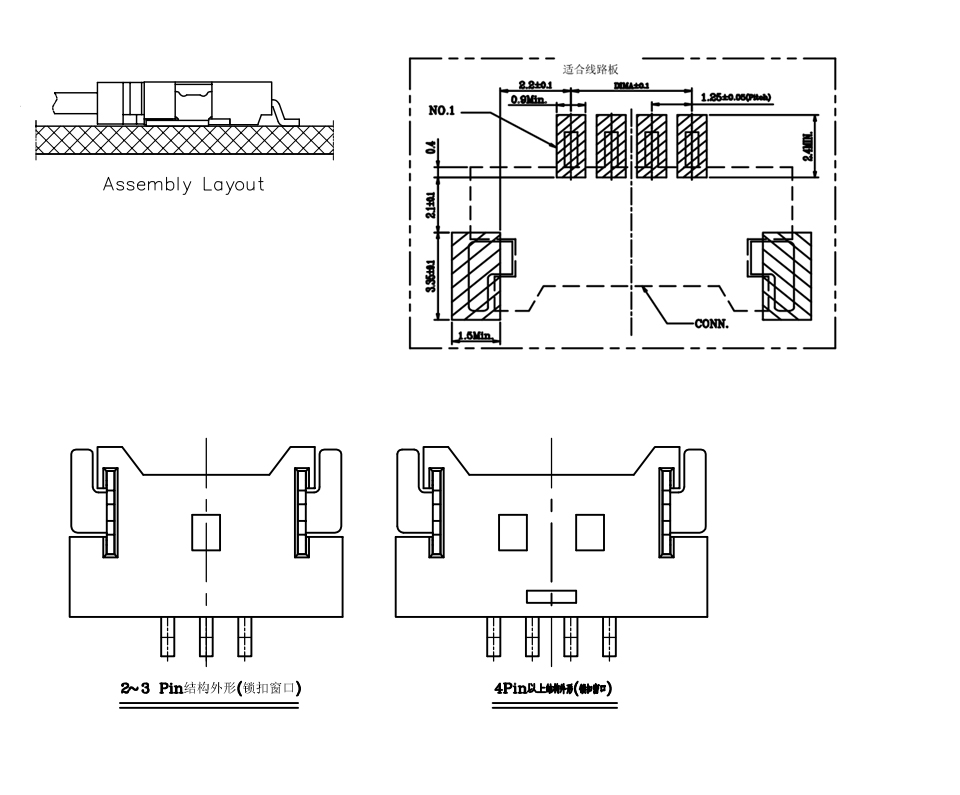

PCB布局
