针座系列连接器

TS-Q002046 1.25pitch卧贴带扣针座连接器

1.塑料表面应光洁、无毛刺、明显收缩、缺陷、裂纹等现象；
2.温度范围：-25℃~+85℃；
3.额定电流：15V AC DC（等效）；
4.接触电阻：<200毫欧；5.绝缘电阻：≥100兆欧；
6.耐压：500V，AC/minute.

联系我们下载 PDF

上一个：TS-Q002065-184 1.25pitch立贴针座连接器下一个：TS-Q002493-184 0.8pitch卧贴针座连接器

技术参数图纸

1.25卧式贴片	A	B	C
1.25WT-2P	1.25	4.90	5.75
1.25WT-3P	2.50	6.15	7.00
1.25WT-4P	3.75	7.40	8.25
1.25WT-5P	5.00	8.65	9.50
1.25WT-6P	6.25	9.90	10.75
1.25WT-7P	7.50	11.15	12.00
1.25WT-8P	8.75	12.40	13.25
1.25WT-9P	10.00	13.65	14.5
1.25WT-10P	11.25	14.9	15.75

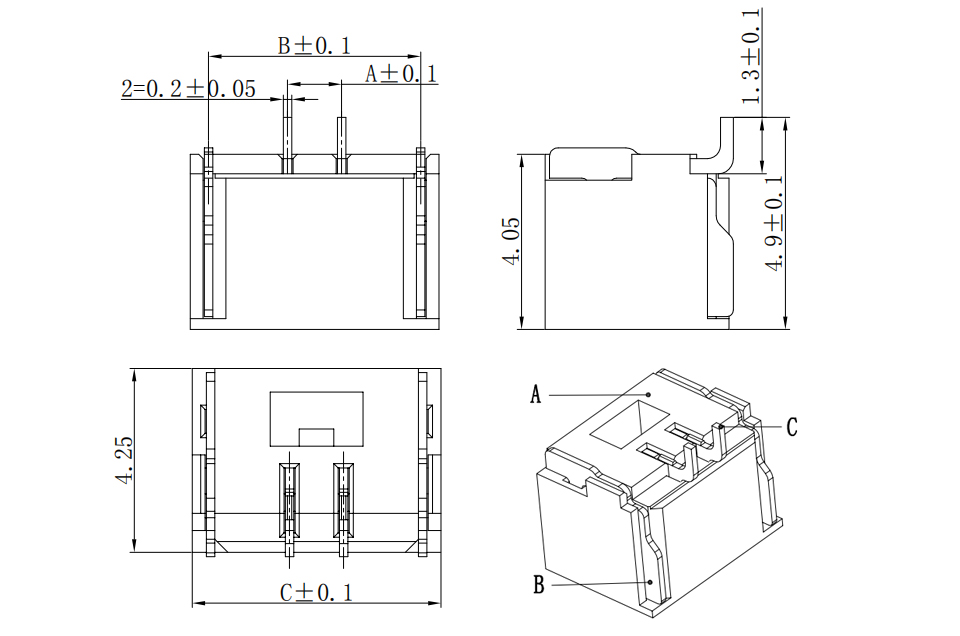

尺寸	电路图

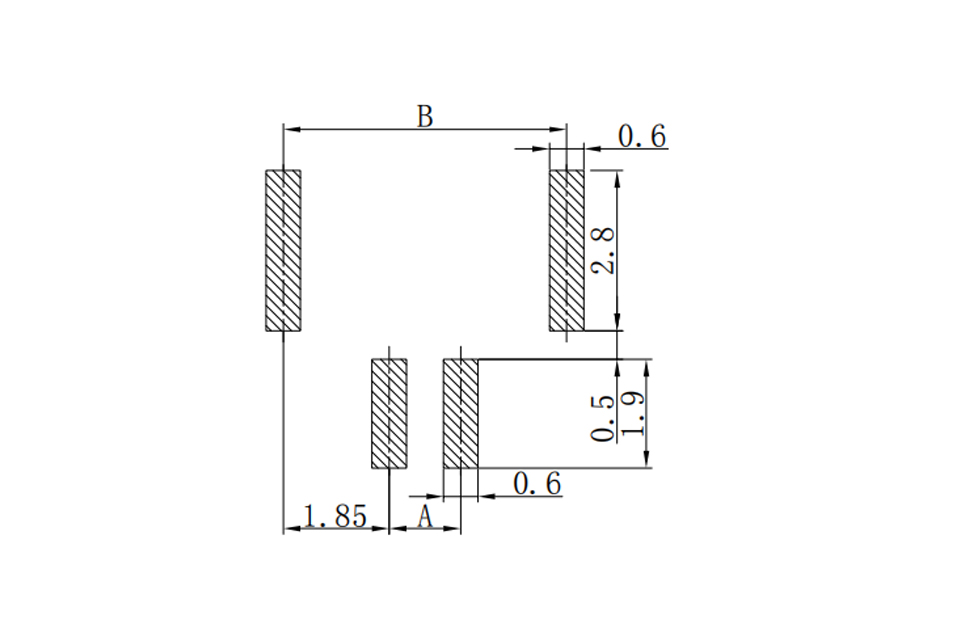

尺寸	PCB布局
