技术参数
规格
图纸
| 线数： | 2~16 |
| 适用线规： | AWG28#~22# |
| 适用基板厚度： | 1.6mm |
| 温度范围： | -25°C~85°C |
| 额定电压： | 250V. Ac/Dc |
| 额定电流： | 3A |
| 接触电阻： | ≤0.02Ω |
| 绝缘电阻： | ≥1000MΩ |
| 耐压： | 1000V. Ac/1min |
| 线数 | 型号 | 尺寸 | |
| A | B | ||
| 2 | XHB-2AW | 2.50 | 7.50 |
| 3 | XHB-3AW | 5.00 | 10.00 |
| 4 | XHB-4AW | 7.50 | 12.50 |
| 5 | XHB-5AW | 10.00 | 15.00 |
| 6 | XHB-6AW | 12.50 | 17.50 |
| 7 | XHB-7AW | 15.00 | 20.00 |
| 8 | XHB-8AW | 17.50 | 22.50 |
| 9 | XHB-9AW | 20.00 | 25.00 |
| 10 | XHB-10AW | 22.50 | 27.50 |
| 11 | XHB-11AW | 25.00 | 30.00 |
| 12 | XHB-12AW | 27.50 | 32.50 |

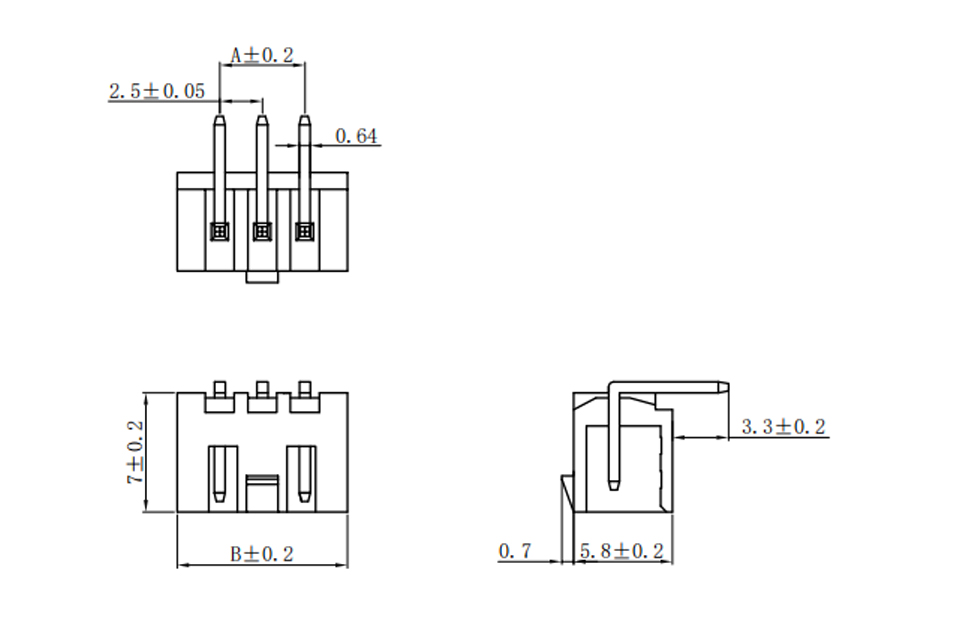

| 尺寸 | 电路图 |

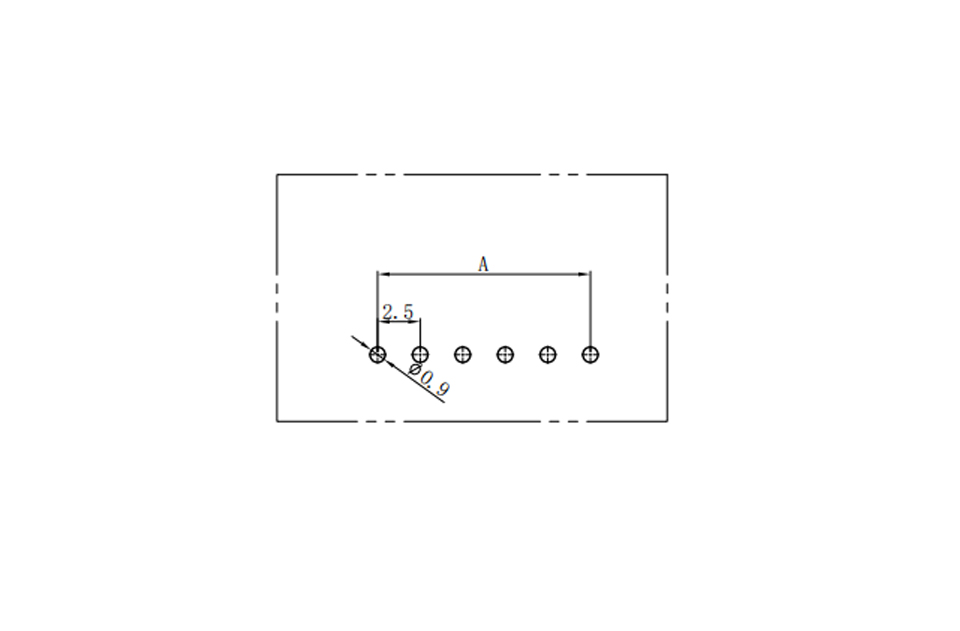

| PCB布局 | |
 |
 |
