技术参数
图纸
| 电气特性： | |
| 额定电流： | 每触点端子 1.5A |
| 额定电压： | 30V DC |
| 接触电阻： | 最大 30 mΩ |
| 介质耐受电压： | 500V AC（海平面高度） |
| 绝缘电阻： | 最小 1000 MΩ |
| 物理特性： | |
| 插拔力： | 连接器插拔力 |
| 插入力： | 最大 3.57 kgf |
| 拔出力： | 最小 1.02 kgf |
| 端子保持力： | 最小 1.2 kgf |
| 材料： | |
| 塑胶外壳： | 耐高温热塑性材料 UL 94V-0 PBT（白色/黑色） |
| 触点： | 铜合金 C2680 |
| 外壳： | 铜合金 C2680 / SPCC |
| 表面处理： | |
| 触点： | 插合区镀金；焊脚处镀锡 |
| 塑胶外壳： | 镀镍 |

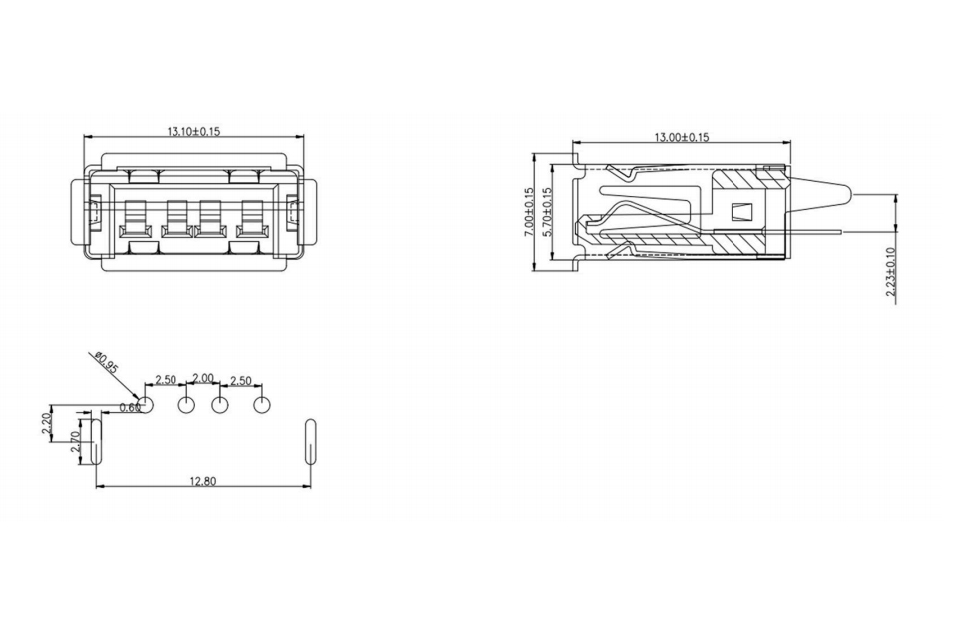

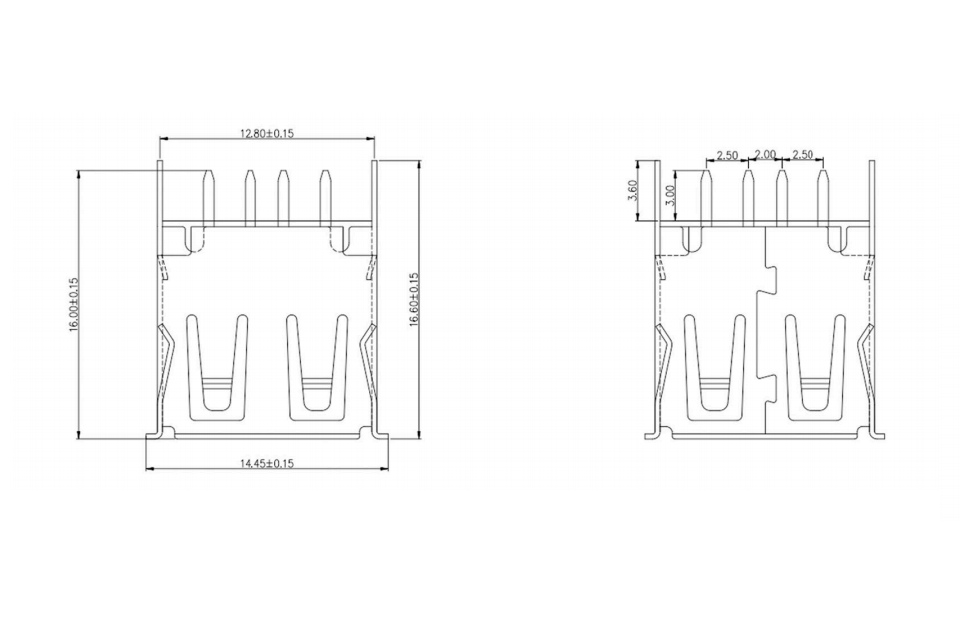

| 尺寸 | 电路图 |
| PCB布局 | |
 |
 |
