针座系列连接器

CO-A002013 1.5pitch立贴带扣针座连接器

联系我们下载 PDF

上一个：CO-A001035-134 1.5pitch弯针连接器下一个：CO-A002013 1.5pitch卧贴带扣针座连接器

技术参数规格图纸

PIN	DIM A	DIM B	DIM C
2pin	1.50	4.30	3.70
3pin	3.00	5.80	5.20
4pin	4.50	7.30	6.70
5pin	6.00	8.80	8.20
6pin	7.50	10.30	9.70
7pin	9.00	11.80	11.20
8pin	10.50	13.30	12.70
9pin	12.00	14.80	14.20
10pin	13.50	16.30	15.70
11pin	15.00	17.80	17.20
12pin	16.50	19.30	18.70
13pin	18.00	20.80	20.20
14pin	19.50	22.30	21.70
15pin	21.00	23.80	23.20

额定电流：	3.0 A
接触电阻：	50 毫欧
绝缘电阻：	100兆欧
耐电压：	500v 50Hz 1Min

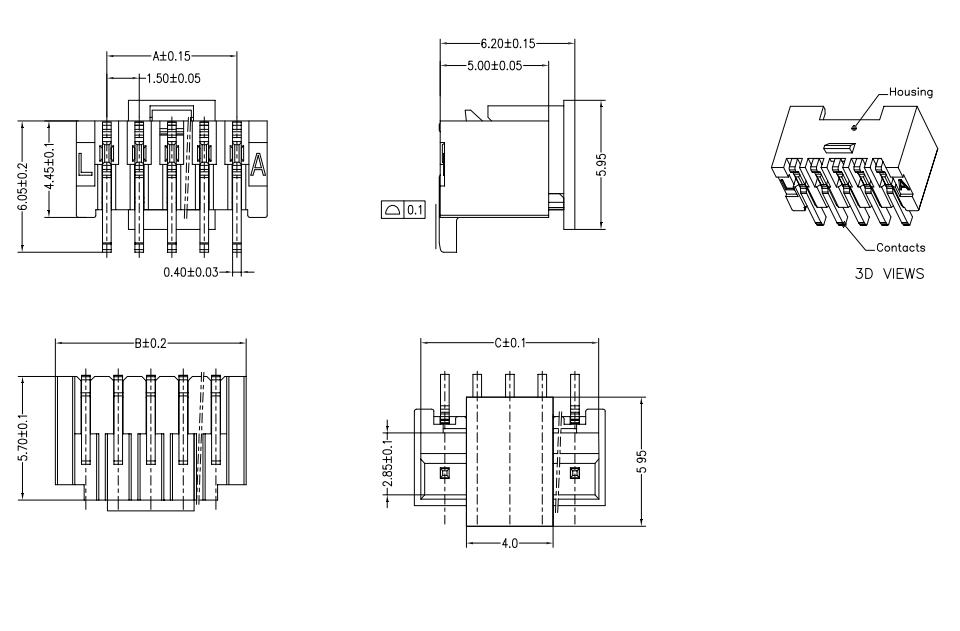

尺寸	电路图

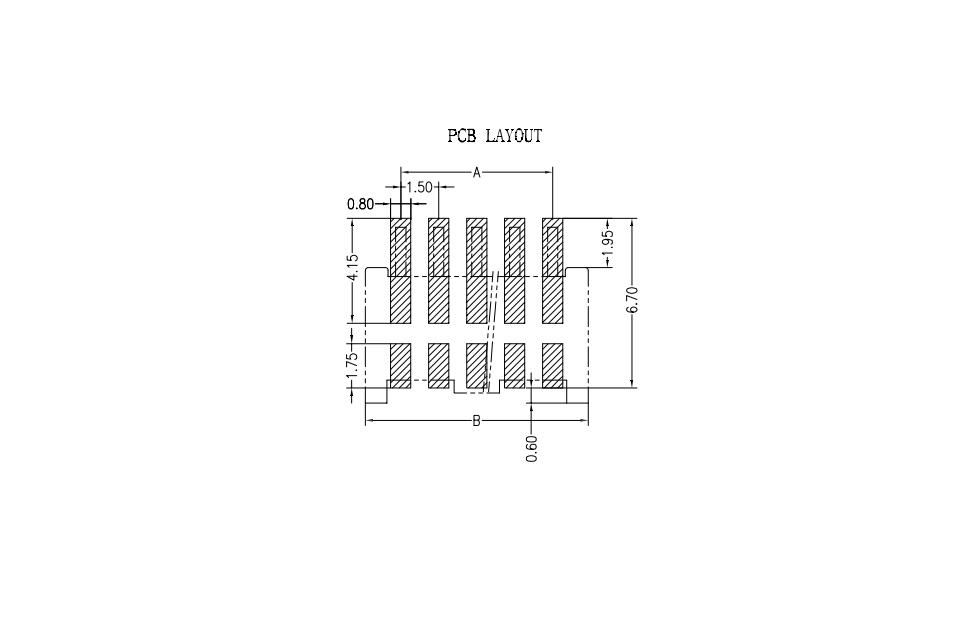

尺寸	PCB布局
