针座系列连接器

CO-A002013 1.5pitch卧贴带扣针座连接器

1.把成品包入卷盘中，每盘装1000PCS，卷盘上贴上合格证，将装好产品的卷盘放进外箱中，外箱内先套一个大PE袋，外箱上贴贴上合格证。
2.所有材料有害物控制需符合RoHS标准。

联系我们下载 PDF

上一个：CO-A002013 1.5pitch立贴带扣针座连接器下一个：TS-K009026-184 1.5pitch立贴针座连接器

技术参数规格图纸

PIN	DIM A	DIM B	DIM C
2pin	1.5	4.3	3.7
3pin	3	5.8	5.2
4pin	4.5	7.3	6.7
5pin	6	8.8	8.2
6pin	7.5	10.3	9.7
7pin	9	11.8	11.20
8pin	10.5	13.3	12.7
9pin	12	14.8	14.2
10pin	13.5	16.3	15.7
11pin	15	17.8	17.2
12pin	16.5	19.3	18.7
13pin	18	20.8	20.2
14pin	19.5	22.3	21.7
15pin	21	23.8	23.2

极数：	02 - 15
接触电阻：	<20mΩ
绝缘电阻：	>1000ΜΩ
额定电压：	350V AC/直流
额定电流：	3.0A AC/直流
耐压：	500V AC/分钟
温度范围：	-25°C～+85°C
外壳：	LCP UL94V-0，原色（米色）
触点：	磷青铜/哑光锡

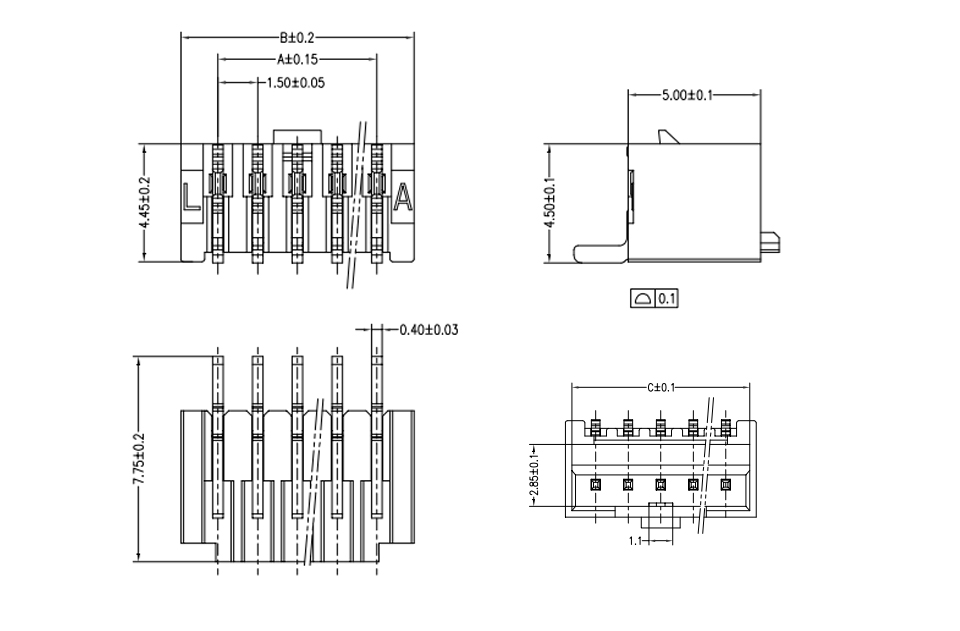

尺寸	电路图

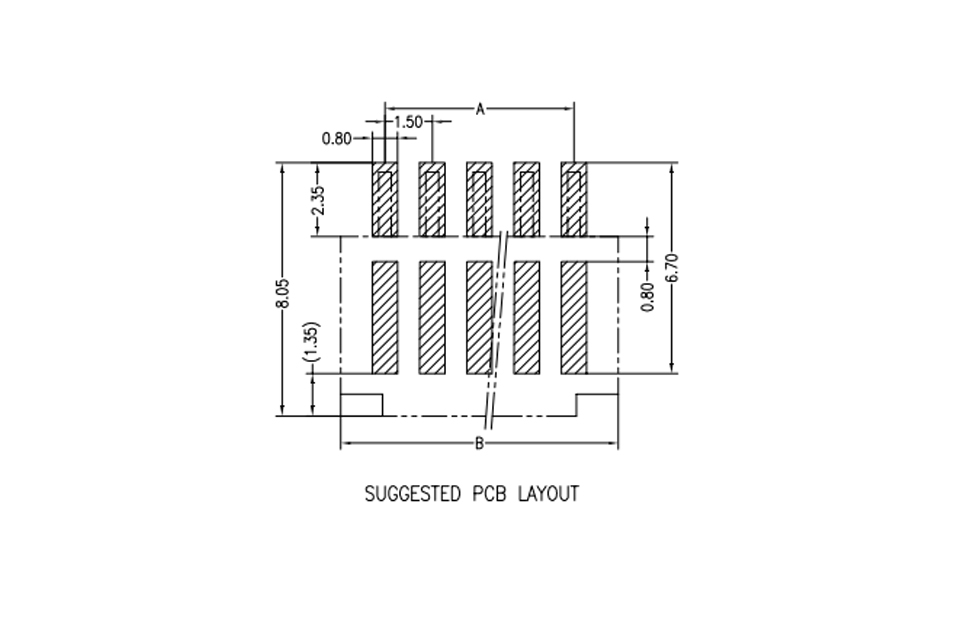

尺寸	PCB布局
