TS-Q002133A-184 2.0pitch卧贴针座连接器
1.产品表面清洁，无锈蚀、氧化、裂纹、缺芯、毛刺、及其它机械损伤；
2.塑胶材料：耐高温聚脂，颜色为本色；
3.接触针/焊片：黄铜，镀锡；
联系信息
- 浙江省乐清市淡溪镇淡溪第二工业区精通路666号
- 1696258355@qq.com
- 15217722885
- 1540939529@qq.com
- 17857205859
- 0755-83268071
技术参数
规格
图纸
| 间距： | 2.0mm |
| 额定电流： | 2A AC，DC |
| 额定电压： | 100V AC，DC |
| 温度范围： | -25°C - +85°C |
| 适用电线： | AWG24#~32# |
| 适用印制板厚度： | 0.8mm~1.6mm |
| 触点数量 | A | B | C |
| 2 | 2.0 | 7.9 | 4.7 |
| 3 | 4.0 | 9.9 | 6.7 |
| 4 | 6.0 | 11.9 | 8.7 |
| 5 | 8.0 | 13.9 | 10.7 |
| 6 | 10.0 | 15.9 | 12.7 |
| 7 | 12.0 | 17.9 | 14.7 |
| 8 | 14.0 | 19.9 | 16.7 |
| 9 | 16.0 | 21.9 | 18.7 |
| 10 | 18.0 | 23.9 | 20.7 |
| 11 | 20.0 | 25.9 | 22.7 |
| 12 | 22.0 | 27.9 | 24.7 |
| 13 | 24.0 | 29.9 | 26.7 |
| 14 | 26.0 | 31.9 | 28.7 |
| 15 | 28.0 | 33.9 | 30.7 |
| 16 | 30.0 | 35.9 | 32.7 |

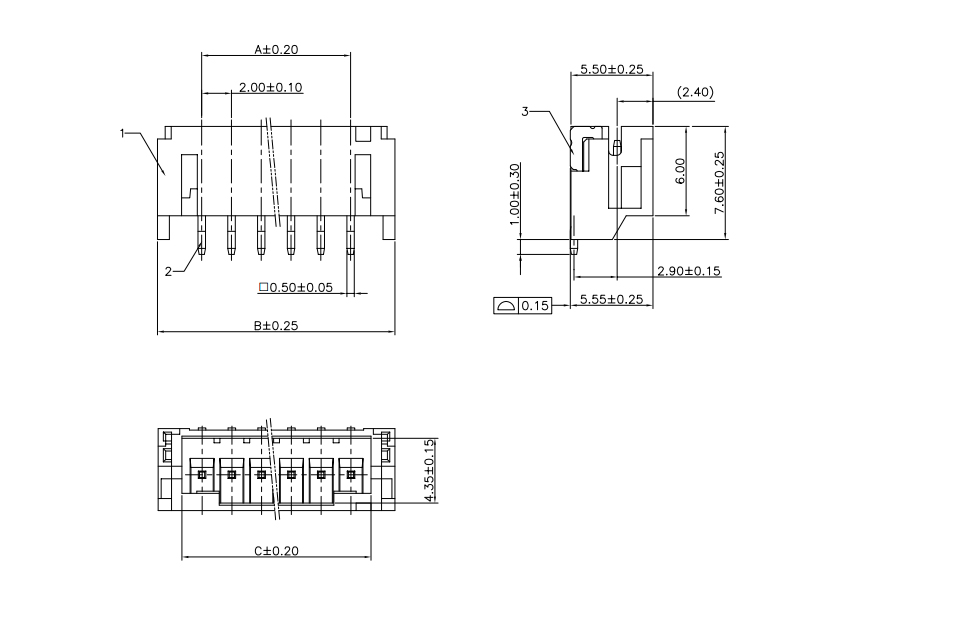

| 尺寸 | 电路图 |

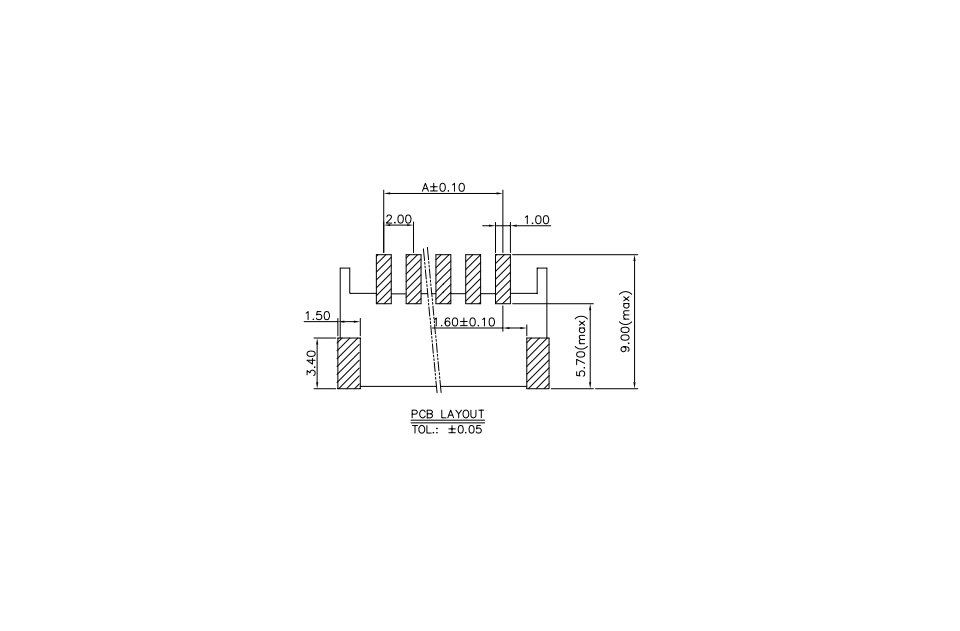

| PCB布局 | |
 |
 |
