TS-Q002147-184 2.0pitch立贴带扣针座连接器
1.产品表面清洁，无锈蚀、氧化、裂纹、缺芯、毛刺、及其它机械损伤；
2.塑胶材料：耐高温树脂，颜色为本色；
3.插针材料：黄铜，镀锡；
4.焊片材料：黄铜，镀锡
联系信息
- 浙江省乐清市淡溪镇淡溪第二工业区精通路666号
- 1696258355@qq.com
- 15217722885
- 1540939529@qq.com
- 17857205859
- 0755-83268071
技术参数
规格

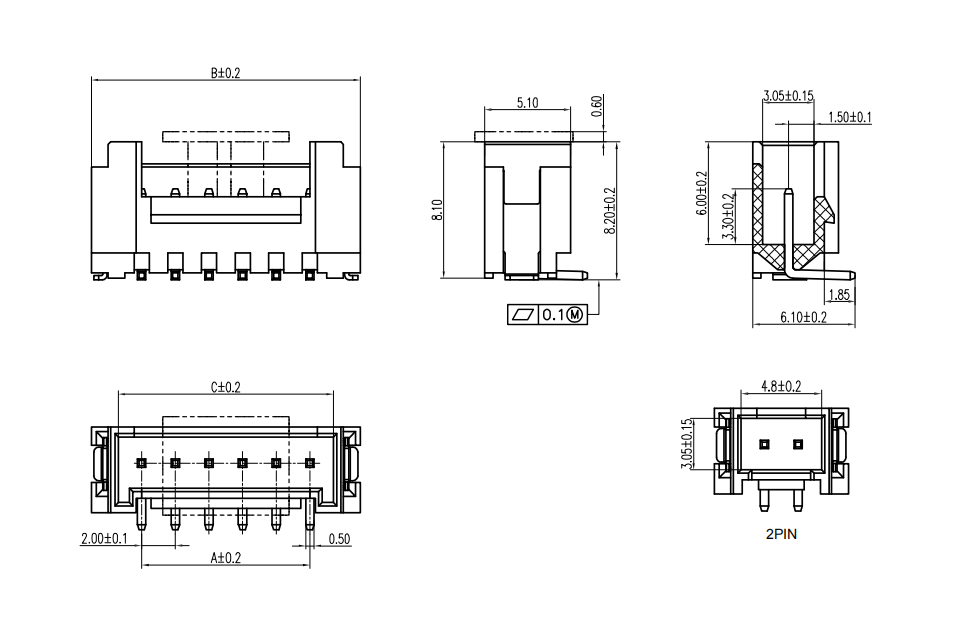

图纸
| 孔位 | DIMA | DIM B | DIM C |
| 2 | 2 | 8 | 4.8 |
| 3 | 4 | 10 | 6.8 |
| 4 | 6 | 12 | 8.8 |
| 5 | 8 | 14 | 10.8 |
| 6 | 10 | 16 | 12.8 |
| 7 | 12 | 18 | 14.8 |
| 8 | 14 | 20 | 16.8 |
| 9 | 16 | 22 | 18.8 |
| 10 | 18 | 24 | 20.8 |
| 11 | 20 | 26 | 22.8 |
| 12 | 22 | 28 | 24.8 |
| 13 | 24 | 30 | 26.8 |
| 14 | 26 | 32 | 28.8 |
| 15 | 28 | 34 | 30.8 |
| 16 | 30 | 36 | 32.8 |
| 间距： | 2.0mm |
| 额定电流： | 2A AC，DC |
| 额定电压： | 250V AC，DC |
| 温度范围： | -25°C - +85°C |
| 适用电线： | AWG24#~30# |
| 适用印制板厚度： | 0.8mm~1.6mm |
| 尺寸 | 电路图 |

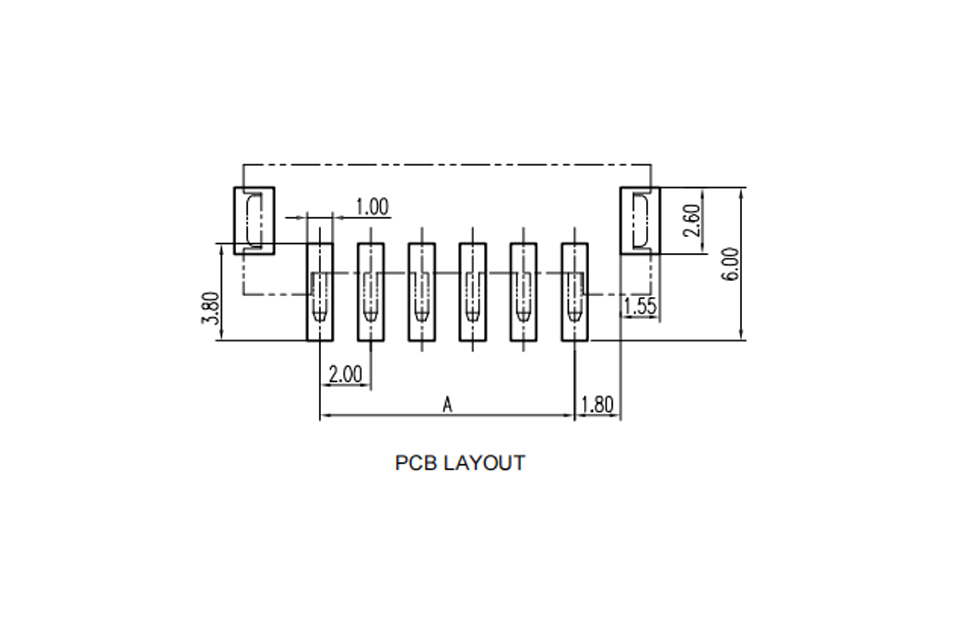

| PCB布局 | |
 |
 |
