针座系列连接器

TS-Q002321-134 4.2pitch弯针连接器

联系我们下载 PDF

上一个：TS-Q027002-134 4.2pitch直针连接器下一个：TS-Q003021 4.0pitch卧贴针座连接器

技术参数规格图纸

线数：	2~12
适用线规：	AWG18#~22#
适用基板厚度：	1.7mm
温度范围：	-25°C~85°C
额定电压：	300V. Ac/Dc
额定电流：	7.5A
接触电阻：	≤0.015Ω
绝缘电阻：	≥1000MΩ
耐压：	1000V.Ac/1min

孔位	型号	尺寸
孔位	型号	A	B
2	5569-2*1AW	/	5.40
4	5569-2*2AW	4.20	9.60
6	5569-2*3AW	8.40	13.80
8	5569-2*4AW	12.60	18.00
10	5569-2*5AW	16.80	22.20
12	5569-2*6AW	21.00	26.40
14	5569-2*7AW	25.20	30.60
16	5569-2*8AW	29.40	34.80
18	5569-2*9AW	33.60	39.00
20	5569-2*10AW	37.80	43.20
22	5569-2*11AW	42.00	47.40
24	5569-2*12AW	46.00	51.60

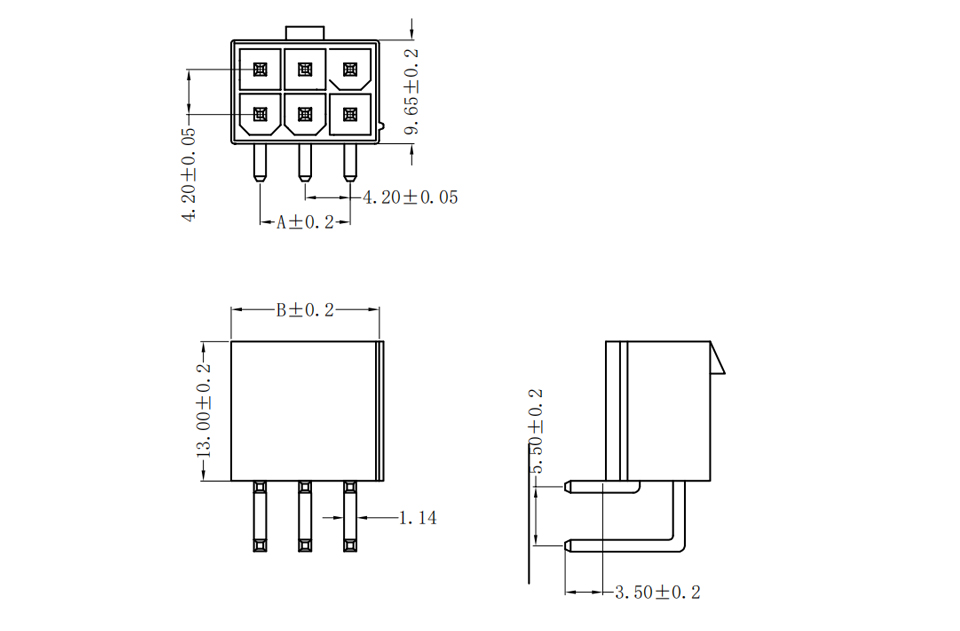

尺寸	电路图

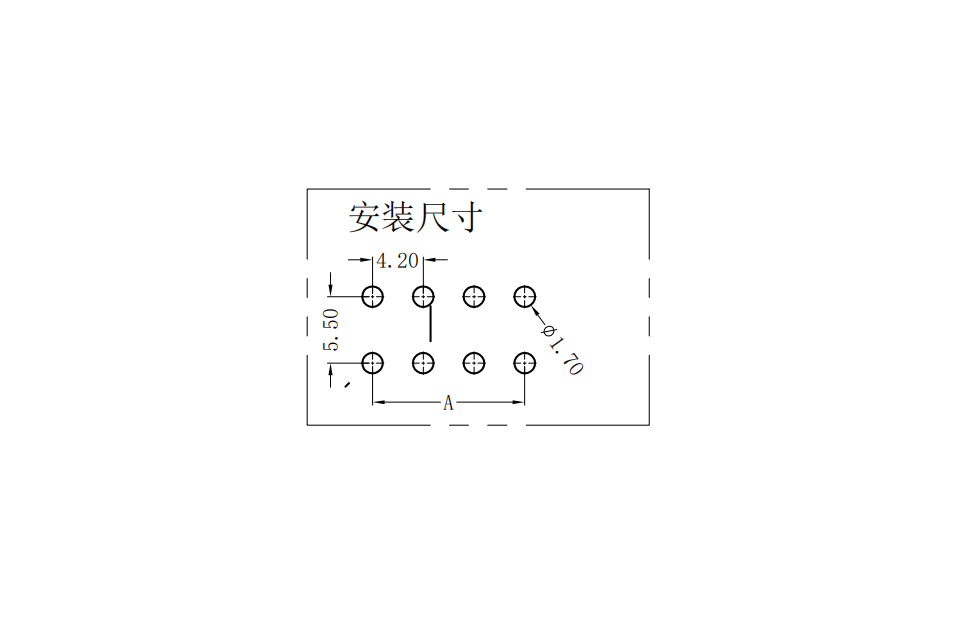

尺寸	PCB布局
