针座系列连接器

TS-Q027002-134 4.2pitch直针连接器

联系我们下载 PDF

上一个：没有更多产品下一个：TS-Q002321-134 4.2pitch弯针连接器

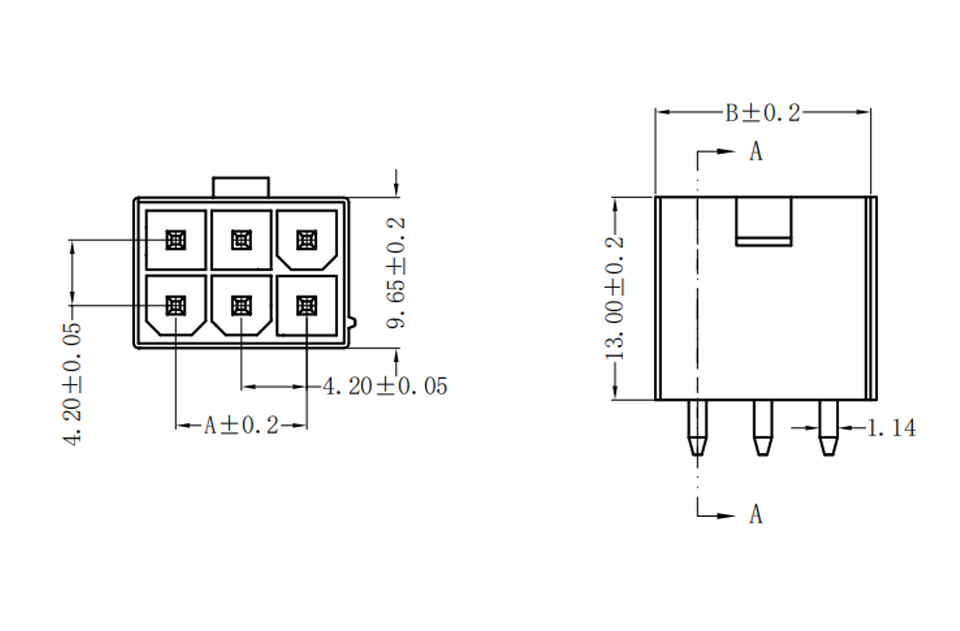

技术参数规格图纸

线数：	2~12
适用线规：	AWG18#~22#
适用基板厚度：	1.7mm
温度范围：	-25°C~85°C
额定电压：	300V. Ac/Dc
额定电流：	7.5A
接触电阻：	≤0.015Ω
绝缘电阻：	≥1000MΩ
耐压：	1000V.Ac/1min

孔位	型号	尺寸
孔位	型号	A	B
2	5569-2*1A		5.40
4	5569-2*2A	4.20	9.60
6	5569-2*3A	8.40	13.80
8	5569-2*4A	12.60	18.00
10	5569-2*5A	16.80	22.20
12	5569-2*6A	21.00	26.40
14	5569-2*7A	25.20	30.60
16	5569-2*8A	29.40	34.80
18	5569-2*9A	33.60	39.00
20	5569-2*10A	37.80	43.20
22	5569-2*11A	42.00	47.40
24	5569-2*12A	46.00	51.60

尺寸	电路图

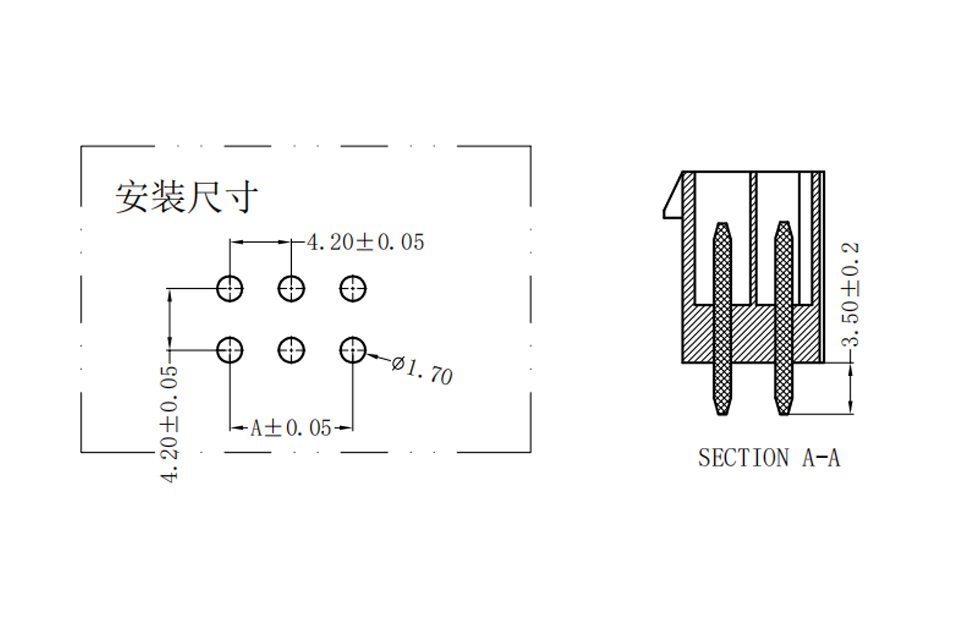

尺寸	PCB布局
