TS-Q002497-282 VH3.96pitch立贴针座连接器

联系我们下载 PDF

上一个：TS-Q002498-282 VH3.96pitch卧贴针座连接器下一个：CO-A010018-134 2.54pitch弯针连接器

技术参数规格图纸

额定电流：	7A AC/DC
额定电压：	250V AC/DC
工作温度范围：	-25℃ ~ +85℃
接触电阻：	最大 20mΩ
绝缘电阻：	最小 1000MΩ
耐受电压：	1500V AC/分钟
材质：	Wafer（基座）PA9T，UL94V-0
PIN 针：	黄铜，镀锡
焊片：	黄铜，镀锡

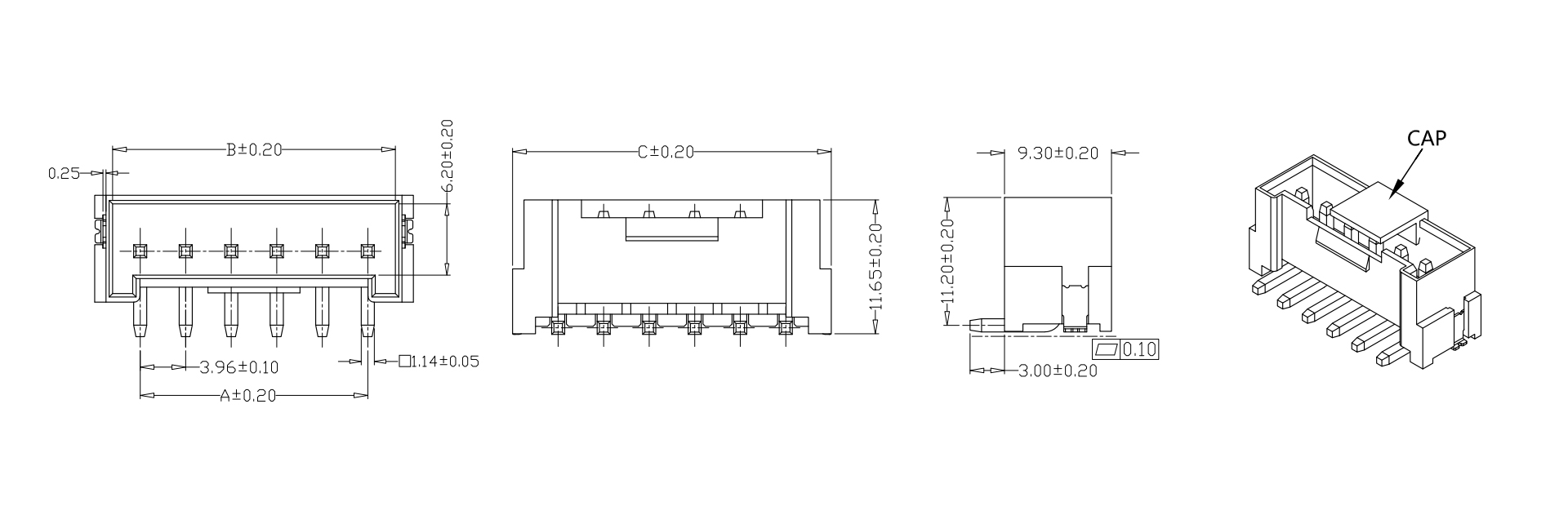

PIN	尺寸
PIN	A	B	C
-02AB	3.96	8.68	11，88
-03AB	7.92	12.64	15.84
-04AB	11，88	16.60	19.80
-05AB	15.84	20，56	23.76
-06AB	19.80	24.52	27.72
-07AB	23.76	28，48	31.68
-08AB	27.72	32，44	35.64
-09AB	31.68	36.40	39.60
-10AB	35.64	40.36	43.56
-11AB	39.60	44.32	47.52
-12AB	43.56	48.28	51.48

尺寸
