TS-Q002498-282 VH3.96pitch卧贴针座连接器

联系我们下载 PDF

上一个：TS-S011152-134 VH3.96pitch直针连接器下一个：TS-Q002497-282 VH3.96pitch立贴针座连接器

技术参数规格图纸

额定电流：	7A AC/DC
额定电压：	250V AC/DC
工作温度范围：	-25℃ ~ +85℃
接触电阻：	最大 20mΩ
绝缘电阻：	最小 1000MΩ
耐受电压：	1500V AC/分钟
材质：	Wafer（基座）PA9T，UL94V-0
PIN 针：	黄铜，镀锡
焊片：	黄铜，镀锡

PIN	尺寸
PIN	A	B	C
-02AWB	3.96	8.68	11.88
-03AWB	7.92	12.64	15.84
-04AWB	11.88	16.60	19.80
-05AWB	15.84	20.56	23.76
-06AWB	19.80	24.52	27.72
-07AWB	23.76	28.48	31.68
-08AWB	27.72	32.44	35.64
-09AWB	31.68	36.40	39.60
-10AWB	35.64	40.36	43.56
-11AWB	39.60	44.32	47.52
-12AWB	43.56	48.28	51.48

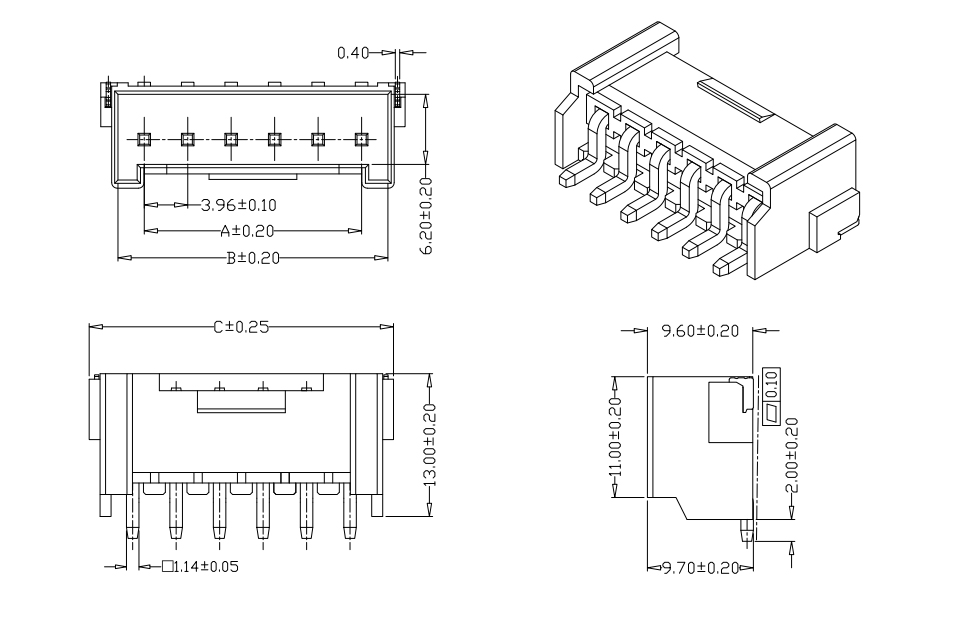

尺寸	电路图

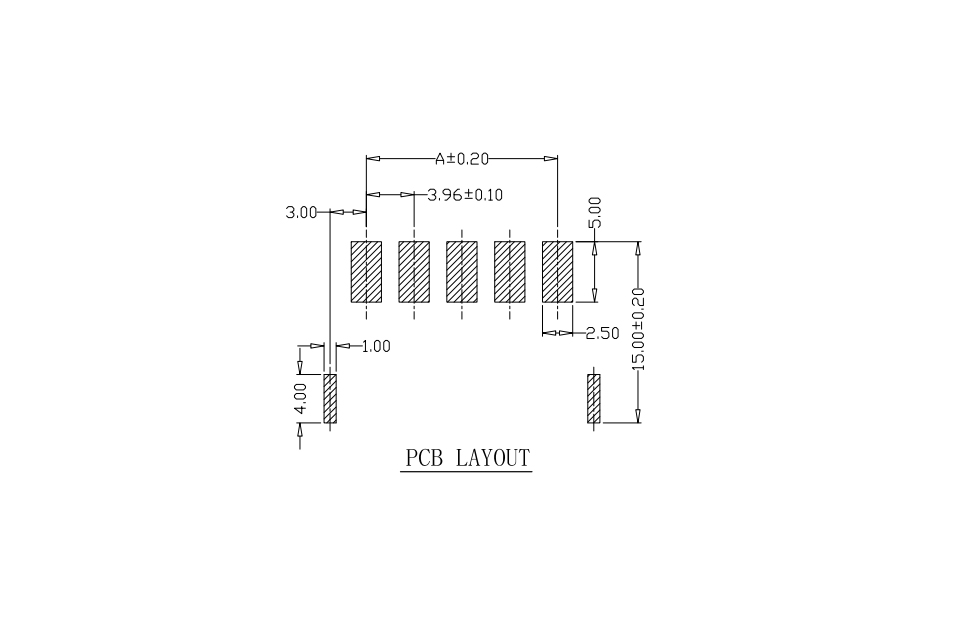

尺寸	PCB布局
