针座系列连接器

TS-Q024093-134 2.0pitch弯针连接器

联系我们下载 PDF

上一个：TS-S011015-134 2.0pitch直针带扣连接器下一个：TS-Q002210-134 2.0pitch直针连接器

技术参数规格图纸

触点数量：	2~20
适用线规：	AWG28#~22#
适用基板厚度：	1.6mm
温度范围：	-25°C~85°C
额定电压：	250V. Ac/Dc
额定电流：	3A
接触电阻：	≤0.02Ω
绝缘电阻：	≥1000MΩ
耐压：	1000V. Ac/1min
材料：	针座：尼龙：UL94V-2（0）

触点数量	型号	尺寸
触点数量	型号	A	B
2	PH-2A	2	6
3	PH-3A	4	8
4	PH-4A	6	10
5	PH-5A	8	12
6	PH-6A	10	14
7	PH-7A	12	16
8	PH-8A	14	18
9	PH-9A	16	20
10	PH-10A	18	22
11	PH-11A	20	24
12	PH-12A	22	26
13	PH-13A	24	28
14	PH-14A	26	30
15	PH-15A	28	32
16	PH-16A	30	34

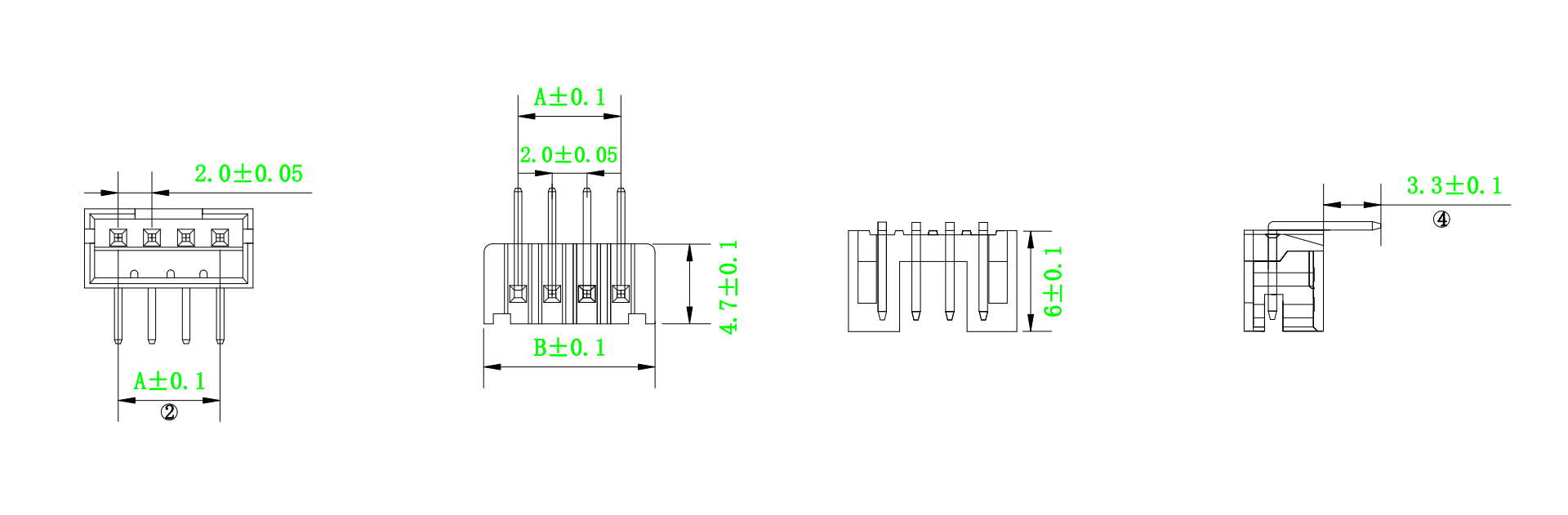

尺寸
