针座系列连接器

TS-S011015-134 2.0pitch直针带扣连接器

联系我们下载 PDF

上一个：TS-Q002169-184 2.54pitch立贴针座连接器下一个：TS-Q024093-134 2.0pitch弯针连接器

技术参数规格图纸

使用温度范围：	-25°~+85°
适用基板厚度：	0.8mm~1.6mm
额定电压：	50V AC，DC
额定电流：	1A
接触电阻：	<0.01Ω
绝缘电阻：	>500MΩ
耐压：	500V/1min
材料
1. 基座：	PA66UL94V-2(0）
2. 插针：	黄铜

触点数量	型号	尺寸
触点数量	型号	A	B
2	HY-2A	2	6
3	HY-3A	4	8
4	HY-4A	6	10
5	HY-5A	8	12
6	HY-6A	10	14
7	HY-7A	12	16
8	HY-8A	14	18
9	HY-9A	16	20
10	HY-10A	18	22
11	HY-11A	20	24
12	HY-12A	22	26
13	HY-13A	24	28
14	HY-14A	26	30
15	HY-15A	28	32
16	HY-16A	30	34

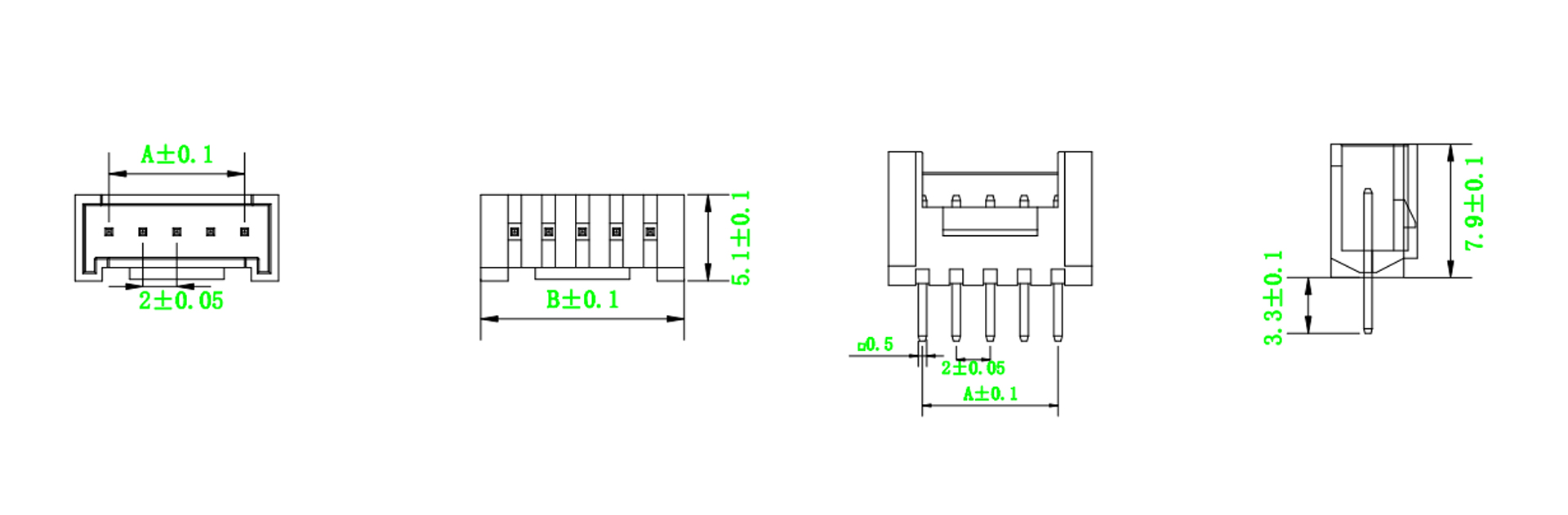

尺寸
