技术参数

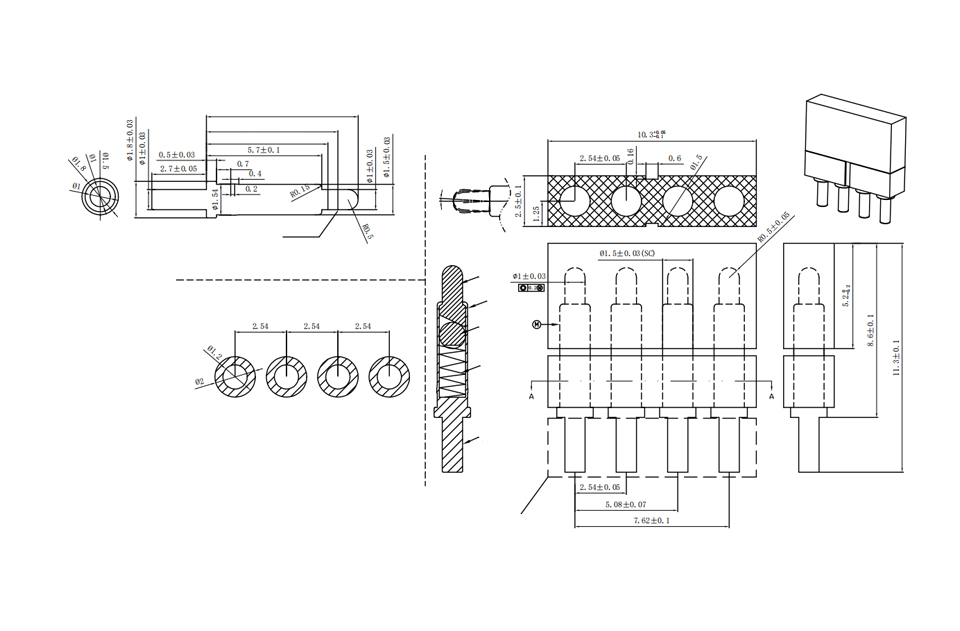

图纸
| 1.材料参数： | |
| 针头： | 黄铜 套管：黄铜 |
| 钢球： | SUS304弹簧：SUS304塑胶：PA9T（UL94V-0）黑色 |
| 2.表面处理参数： | |
| 针头： | 20微英寸铂金镀层，10微英寸金镀层，10微英寸钯镀层，3微英寸金镀层， 40-120微英寸铜锡锌镀层，80-160微英寸铜；钢球：2微英寸金镀层，50-100微英寸镍镀层；针管：10微英寸铂金镀层，10微英寸金镀层， 10微英寸钯镀层，3微英寸金镀层， 40-120微英寸铜锡锌镀层，80-160微英寸铜；焊接区域镀3微英寸金. |
| 3.规格参数： | |
| 工作高度 | 1.5mm，弹力150g±20 |
| 最大压缩行程： | 1.5mm |
| 耐久寿命： | 10000次以上 |
| 4.电流参数： | |
| 额定最大电压电流： | 直流24V 5A接触电阻：小于50mΩ |
| 5.生态环境参数： | 5.1 耐高温260℃ 5.2 储存工作温度范围：-40℃到85℃之间 5.3 湿度范围：10%RH到90%RH相对湿度 5.4 盐雾：5%工业氯化钠溶液192H无腐蚀5.5 焊接部分的焊料覆盖面积>95%，温度为245℃±5 |
| 6.防水要求： | PIN针和塑料之间的匹配位置应达到IPX57. |
| 注意事项： | 当电流大于1A时，则需要增加时间延迟电路（3秒） |
| 8.重量： | 0.55g |
| 电路图 |
| PCB布局 |
 |
