技术参数

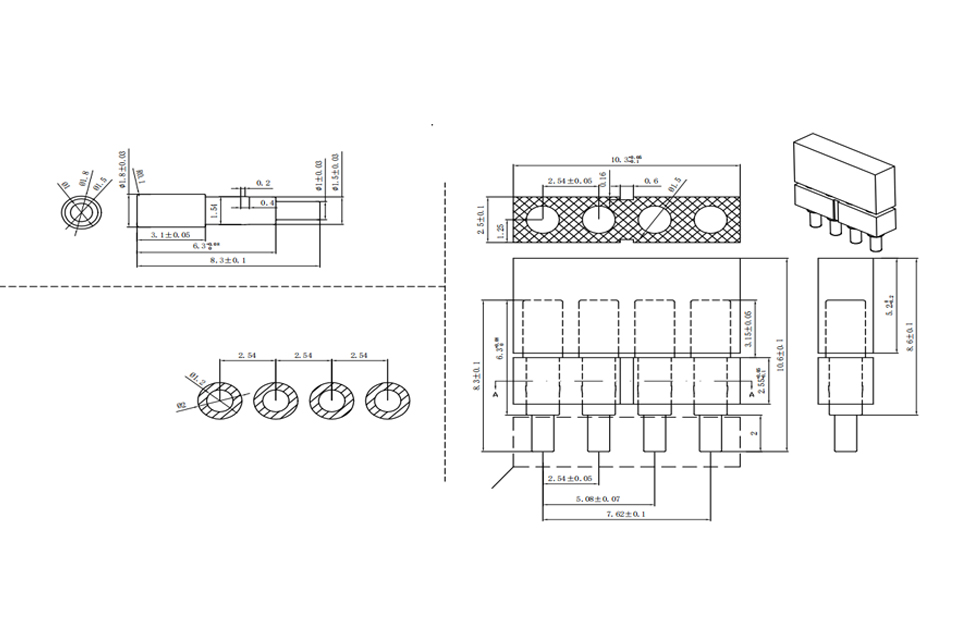

图纸
| 技术参数 | |
| 1.材料参数： | 铜柱：黄铜 塑胶：PA9T（UL94V-0）黑色 |
| 2.表面处理参数： | 铜柱采用20微英寸铂层镀于10微英寸金层之上，再镀10微英寸钯层，覆盖3微英寸金层，镀层厚度范围为40-120微英寸铜锡锌合金，镀层厚度范围为80-160微英寸铜。 焊接区域镀3微英寸金。 |
| 3.规格参数： | 耐久寿命：10000次以上 |
| 4.电流参数： | |
| 额定最大电压电流： | 直流24V 5A |
| 接触电阻： | 小于50mΩ |
| 5.生态环境参数： | 5.1 耐高温260℃ 5.2 储存工作温度范围：-40℃到85℃之间 5.3 湿度范围：10%RH到90%RH相对湿度 5.4 盐雾：5%工业氯化钠溶液192H无腐蚀 5.5 焊接部分的焊料覆盖面积>95%，温度为245℃±5 |
| 6.防水要求： | PIN针和塑料之间的匹配位置应达到IPX5 |
| 7.注意事项： | 当电流大于1A时，则需要增加时间延迟电路（3秒） |
| 8.重量： | 0.7g |
| 电路图 |
| PCB布局 |
 |
