Type-C母座插口

TS-S001340-194 L=13.1 Type-C立贴母座插口

1.胶芯：LCP E130I，UL94V-0
2.端子：黄铜C2680：镍底30U"MIN
接触区域镀金(AU0.5u”MIN）焊接区域镀金G/F
3.外壳：SUS201，T=0.25mm：表面镀镍40U"MIN

联系我们下载 PDF

上一个：TS-S013085-194 L=6.8 Type-C母座插口下一个：TS-S013075-0223 L=2.0 Type-C母座插口

技术参数规格图纸

额定电流：	3A
接触阻抗：	40mQMAX(初始值)
50mQMAX	（测试后）
绝缘阻抗：	100MQ MIN
耐压测试：	100V AC R M S
整体插入力：	5-20N整体插入力：5-20N(耐久后)
整体拔出力：	8-20N整体拔出力：6-20N（耐久后）
耐久：	5000次
耐高温：	SMT回流焊(峰值260°+5)，塑胶不能有起泡，融胶等不良，变色，翘曲变形在公差范围以内。产品须做焊锡测试，粘锡面积达到95%以上：
盐雾测试：	24H MIN
工作温度：	-25℃~+80℃

NO	DIM A	DIM B	DIM C
HC-F10220103S1	13.10	11.05	4.45
HC-F10220103S2	13.70	11.65	4.95
HC-F10220103S3	15	12.95	6.25

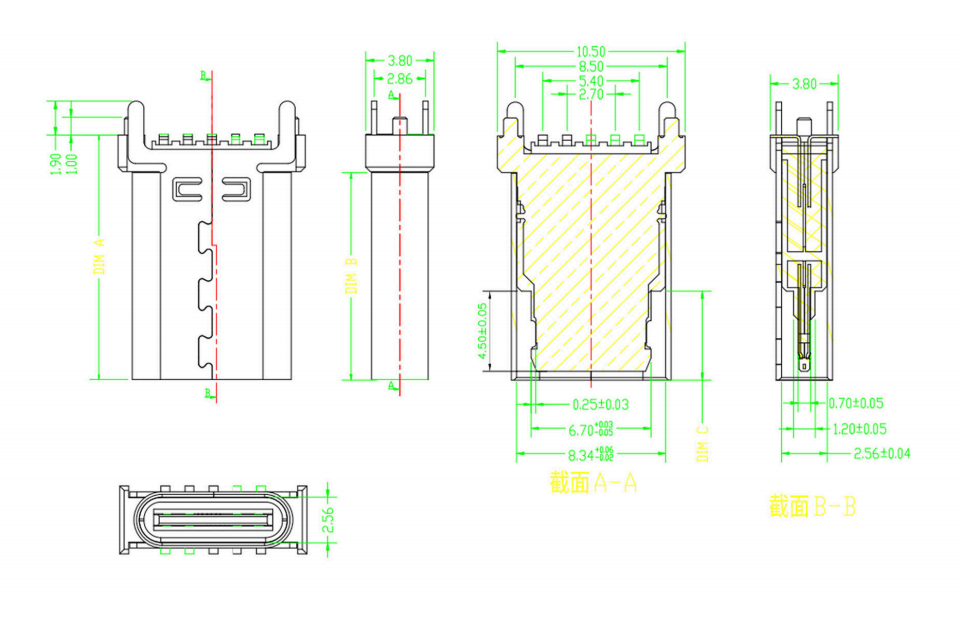

尺寸	电路图

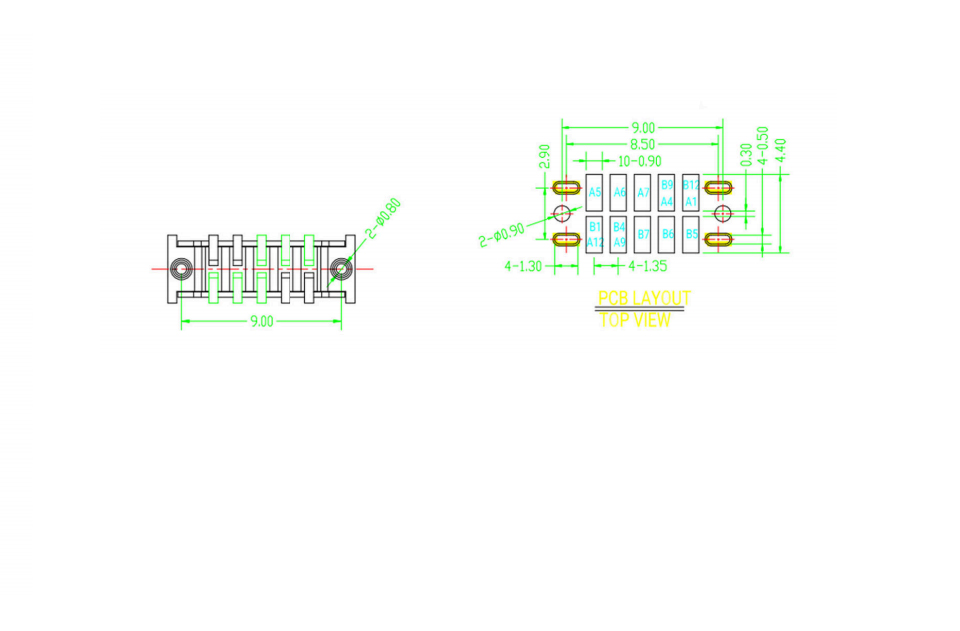

尺寸	PCB布局
