TS-K009026-184 1.5pitch立贴针座连接器
1.产品表面清洁，无锈蚀、氧化、裂纹、缺芯、毛刺、及其它机械损伤；
2.塑胶材料：耐高温聚脂，颜色为本色；
3.焊片：黄铜，镀锡；
4.接触针：黄铜，镀锡。
联系信息
- 浙江省乐清市淡溪镇淡溪第二工业区精通路666号
- 1696258355@qq.com
- 15217722885
- 1540939529@qq.com
- 17857205859
- 0755-83268071
技术参数
规格

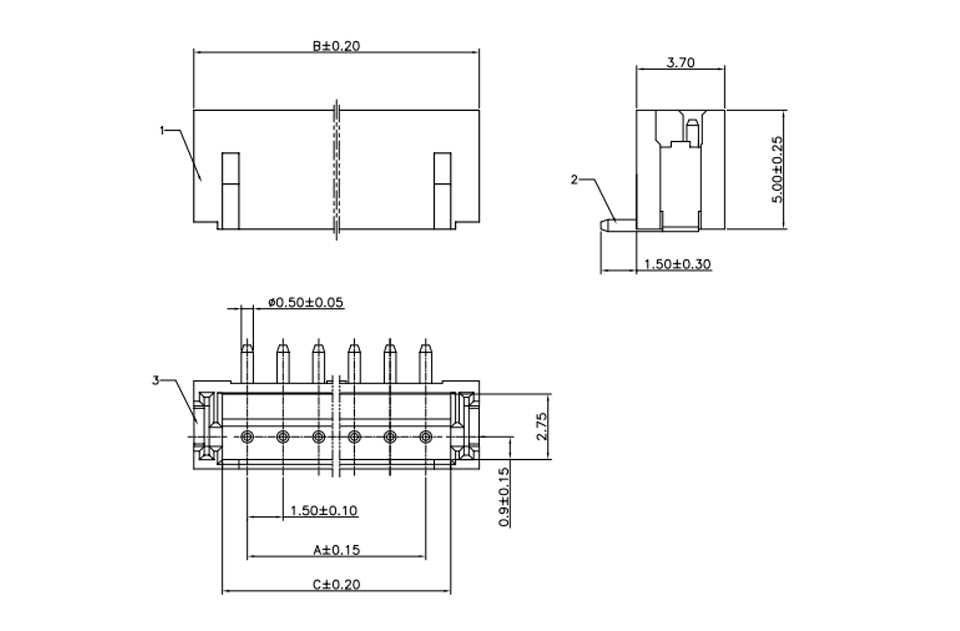

图纸
| 触点数量 | A | B | C |
| 2 | 1.5 | 6 | 3.6 |
| 3 | 3 | 7.5 | 5.1 |
| 4 | 4.5 | 9 | 6.6 |
| 5 | 6 | 10.5 | 8.1 |
| 6 | 7.5 | 12 | 9.6 |
| 7 | 9 | 13.5 | 11.1 |
| 8 | 10.5 | 15 | 12.6 |
| 9 | 12 | 16.5 | 14.1 |
| 10 | 13.5 | 18 | 15.6 |
| 11 | 15 | 19.5 | 17.1 |
| 12 | 16.5 | 21 | 18.6 |
| 13 | 18 | 22.5 | 20.1 |
| 间距： | 1.5mm |
| 额定电流： | 1A AC，DC |
| 额定电压： | 50V AC，DC |
| 温度范围： | -25°C - +85°C |
| 适用电线： | AWG26#~32# |
| 适用印制板厚度： | 0.6mm~1.2mm |
| 尺寸 | 电路图 |

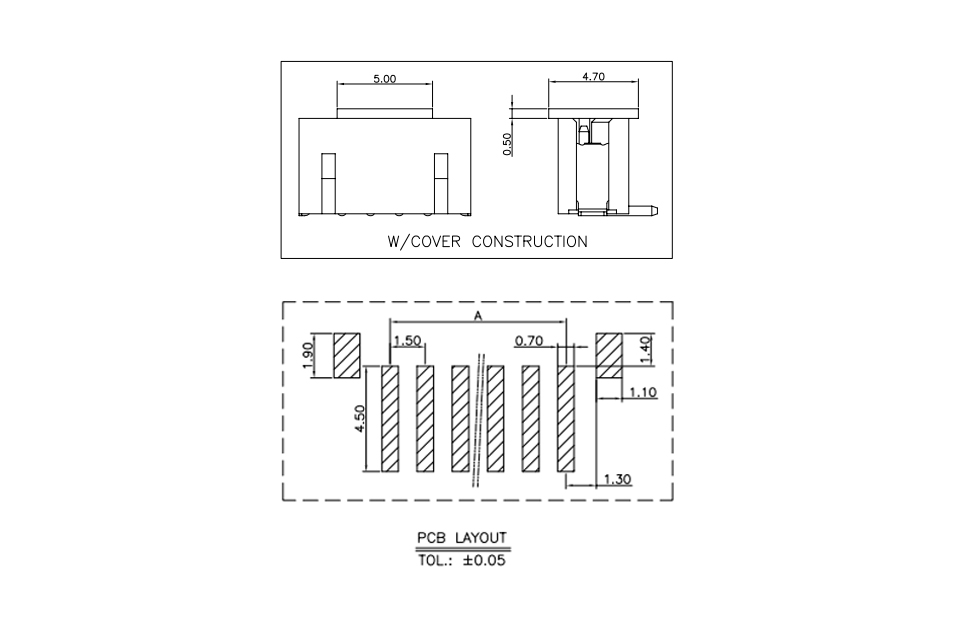

| PCB布局 | |
 |
 |
